Z-turn Lite IO Cape


    Z-turn Lite IO Cape 是一款为Z-turn Lite Board 设计的 IO 扩展板,扩展出的接口有HDMI,普通 IO,LCD,摄像头接口,可以帮助您在Z-turn Lite Board 上实现更多应用。

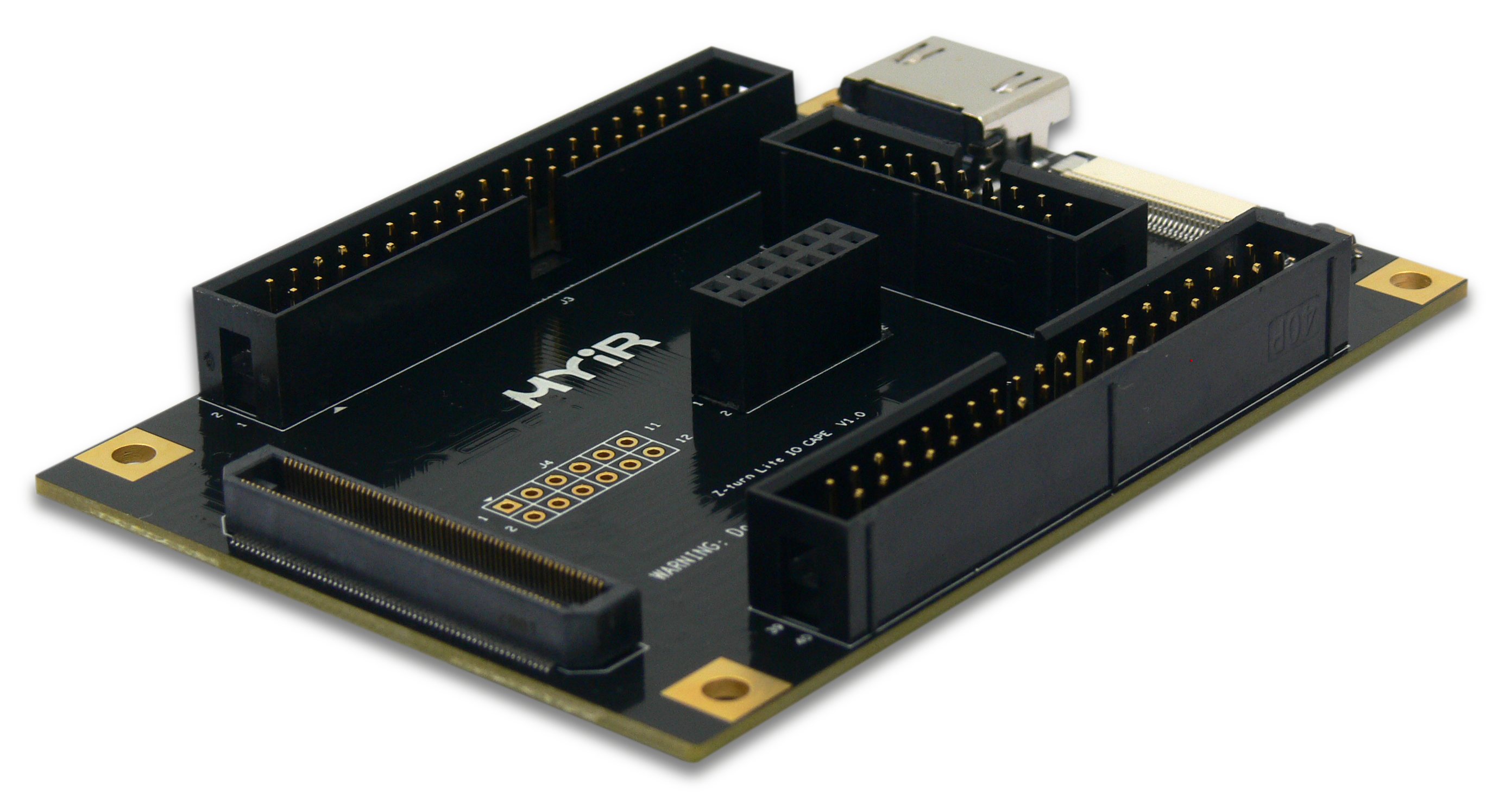

    图1 Z-turn Lite IO Cape

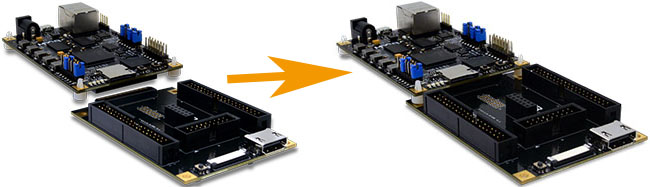

     使用图例

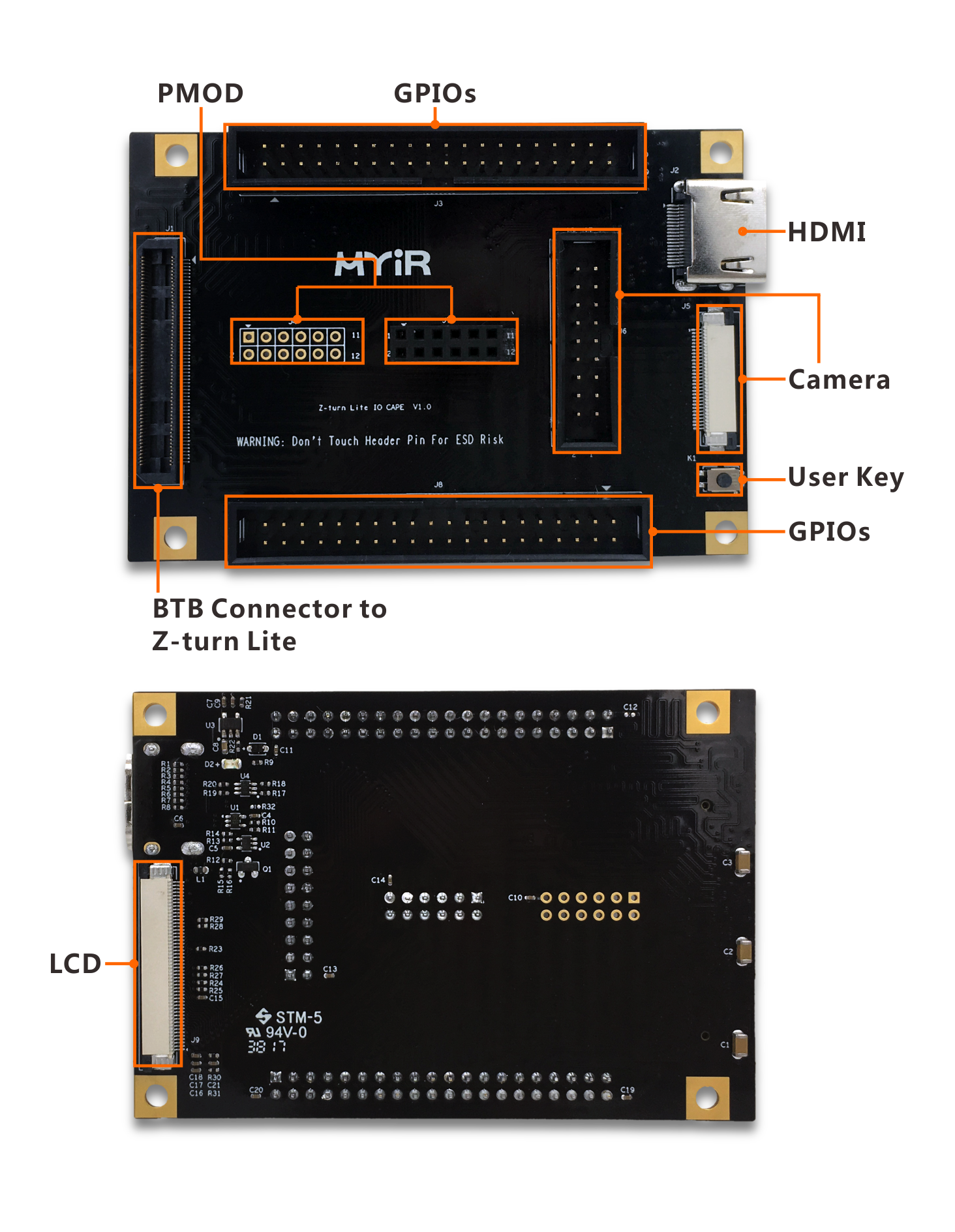

     接口说明



     硬件参数
    项目 参数
    40PIN IO扩展接口 两个2.54mm间距的2*20-pin 扩展连接器
    J3与Camera(J5&J6)/pmod(J4&J7)复用,J8与LCD(J9)复用
    LCD 触摸屏 支持0.5mm间距50pin FPC连接器,支持米尔7寸电容触摸屏
    摄像头接口 Dvp摄像头接口:同时支持2.54mm间距的2*9-pin母座以及30-pin FPC连接器,支持米尔的coms摄像头
    Pmod 2个Pmod接口,可连接Xilinx标准的Pmod模块
    HDMI 接口 1个,支持输入或者输出(最高支持1080p分辨率),米尔提供HDMI和LCD显示的参考设计,所有IP核均为Xilinx提供,没有额外license限制,提供Vivado工程和Sdk测试程序以及Linux驱动
    (目前只提供720p的demo,1080p正在内测中,后续更新)
    尺寸 91mm x 63mm
    输入电源 5V/1A,3.3V/1A

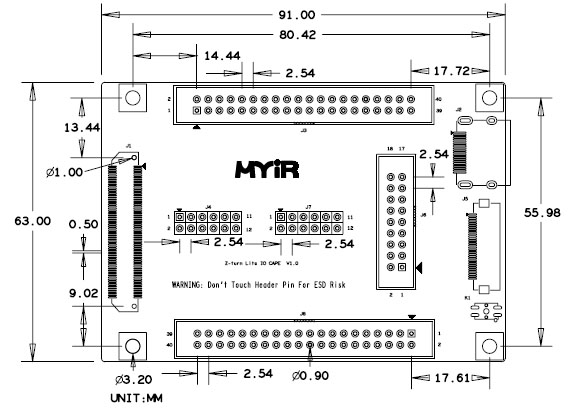

     机械尺寸

     支持产品列表
    NO 产品名称 产品型号 备注
    1 Z-turn Lite  MYS-7Z007S-C-S
    MYS-7Z010-L-C-S

    2 Z-turn Lite Kit MYS-7Z007S-C
    MYS-7Z010-L-C

    3 7寸电容触摸屏 MY-TFT070CV2
