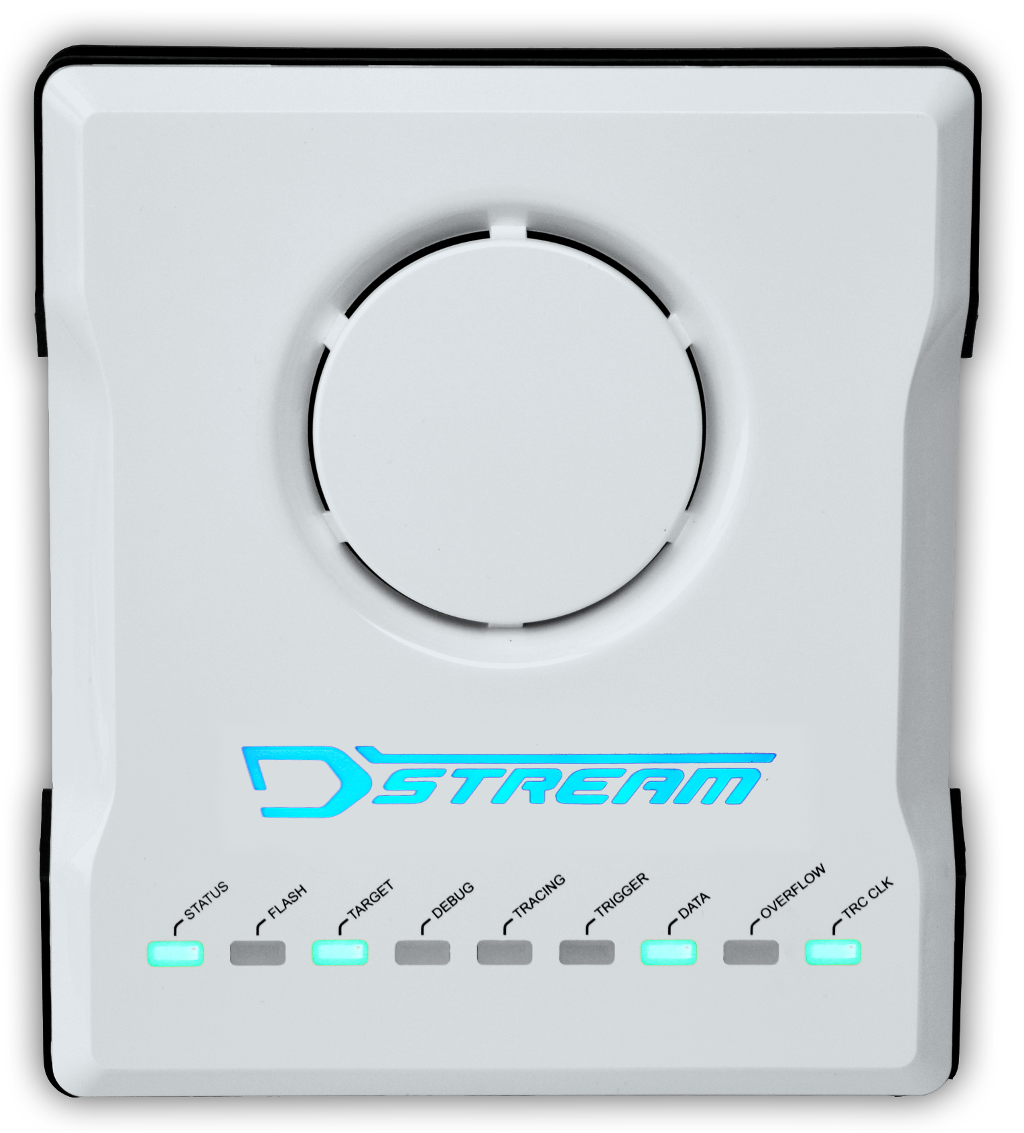

DSTREAM-ST高性能仿真器

DSTREAM-ST高性能仿真器

深圳市米尔科技有限公司是ARM公司官方授权全线工具产品代理商, 提供ARM公司原装正版开发工具(包括本产品DSTREAM)的销售服务,以及ARM工具产品的市场推广、产品更新、技术支持和售后服务。
概念:该产品官方名称为DSTREAM-ST仿真器,配合ARM DS-5可对所有的ARM内核芯片进行开发。
相关: DS-5下载ARM授权证明米尔典型客户

  • DSTREAM-ST 高性能调试和跟踪单元可以对任何基于 ARM 处理器的硬件目标进行功能强大的软件调试和优化。
  • DSTREAM-ST针对多种平台能够加速硬件平台建立和为第三方工具提供开放的调试接口,DSTREAM-ST配合DS-5开发工具完成复杂的SOC调试,是一套全面的开发解决方案。
  • 无论是ARM v4 架构,还是ARM v8架构,不论经典还是最新,DSTREAM-ST都能够胜任。
  • DSTREA-ST自动调谐到目标平台的最先进的目标接口设计确保了超快的下载速度,可靠和响应性调试 。
  • DSTREAM-ST捕获4针外部指令跟踪(STM,ITM),并通过USB3或Gb以太网接口将其直接传输到主机PC。 还支持Cortex-M外部指令跟踪和片上跟踪。
  • DSTREAM-ST提供 JTAG,CoreSight™和TI的连接器和适配器。 兼容第三方IP和调试器,为您提供最大的灵活性。
  • DSTREAM 随附了功能强大的软件实用程序,以帮助进行 SoC 引入和硬件验证。它还提供了用于第三方工具和自定义工具的接口。

功能

  • 运行控制调试和跟踪单元支持所有 ARM 和 Cortex 处理器
  • 通过 USB 3.0 和Gbt以太网接口,可以从主机 PC 进行直接和远程连接
  • 支持 JTAG 和串行线调试目标接口
  • 代码下载速度最高可达 12000 KB/秒
  • 频率高达 1800 MHz 的 JTAG 时钟可在现有调试端口提供快速软件上载
  • 通过 300 MHz DDR 进行 4 位宽度的跟踪捕获(600 兆比特/秒/针)
  • 灵活的跟踪时钟定位(相对于跟踪数据)
  • 设备引入和测试实用工具
  • 支持通过 JTAG 进行虚拟以太网链接
  • 支持第三方 IP 和调试器

操作系统

  • Windows 7
  • Windows 8
  • Windows 10
  • Red Hat Enterprise Linux 5 桌面版和工作站选项、标准版

通过以太网连接到主机时,将同时支持这些操作系统的 32 位和 64 位版本。如果通过 USB 进行连接,则只支持 32 位版本。

主机PC要求

  • Pentium IBM 兼容机
  • 一个未用 USB 端口(如果需要直接连接到运行控制单元)
  • 一个 TCP/IP 连接(如果需要远程连接到运行控制单元)

扩展模块(可选)

  • 目标接口
  • 调试协议:JTAG 和串行线调试
  • 最大连接核心数: 128
  • 目标连接器:
    • 20 针和 14 针 ARM JTAG
    • 14 针 TI OMAP
    • 10 针和 20 针高密度 CoreSight 连接器
    • 38 针 MICTOR
  • 接口参考电压:1.0 伏至 3.3 伏,可随目标进行匹配
  • JTAG 接口速度:0Hz 至 180MHz
  • RVI 和目标之间的最大距离:3 米
  • 最大软件下载速度:12兆字节/秒
  • 远程目标重置:是
  • 跟踪端口宽度:1 至 4 位

主机接口

  • 连接类型:USB 3.0, Gigabit以太网
  • 连接协议:
    • RVI-API(至 RVD 调试器)
    • RDDI(至 DS-5 和其他调试器)
  • RDDI-Config
  • RDDI-Browse
  • RDDI-JTAG
  • RDDI-Debug
  • RDDI-StreamingTrace

处理器和目标IP支持

  • ARM 处理器体系结构:
    • ARM7、ARM9、ARM11
    • Cortex-A、Cortex-R、Cortex-M
  • CoreSight 调试和跟踪组件:
    • 调试访问端口 (DAP)
    • DAP-Lite
    • 嵌入式跟踪宏单元 (ETM)
    • 嵌入式跟踪缓冲区 (ETB)
    • 跟踪端口接口单元 (TPIU)
    • 跟踪聚合器和复制器

配置清单

编号 描述 数量
1 DSTREAM单元 1
2 DSTREAM单元供电电源及电源线 1
3 网线 1
4 USB线 1
5 100芯连接线 1
6 ARM/TI JTAG 14芯带状连接线 1
7 ARM JTAG 20芯带状连接线 1
8 Mictor 38连接线 1
9 CoreSight 20芯带状连接线 1
10 CoreSight 10芯带状连接线 1
