ARM Versatile Express逻辑子板

逻辑子板

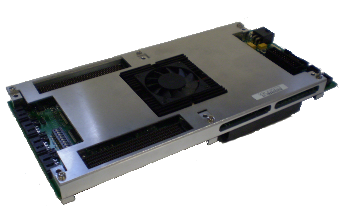

逻辑子板 Express 是主板 Express (V2M-P1) 板的一系列插件型子板。两者都是 ARM 开发板 Versatile™ Express 系列的一部分。逻辑子板可用于两种用途:

  • 与 ARM 处理器一起对自定义 ASIC IP 建立原型和进行验证
  • 作为软宏模型 (SMM) 的基础硬件

有两种可用的逻辑子板 Express 板。两者均基于 Xilinx FPGA:

  • 逻辑子板 Express 3MG - 单 Virtex-5 FPGA
  • 逻辑子板 Express 13MG - 双 Virtex-6 FPGA
  • 逻辑子板 Express 20MG - 单 Virtex-7 FPGA

对于 IP 原型设计,开发人员应根据所需的 FPGA 资源量和向上 IO 扩展量进行选择。


  为什么要使用 Versatile Express逻辑子板


  • 具有快速编程和重新配置机制的 FPGA 开发子系统

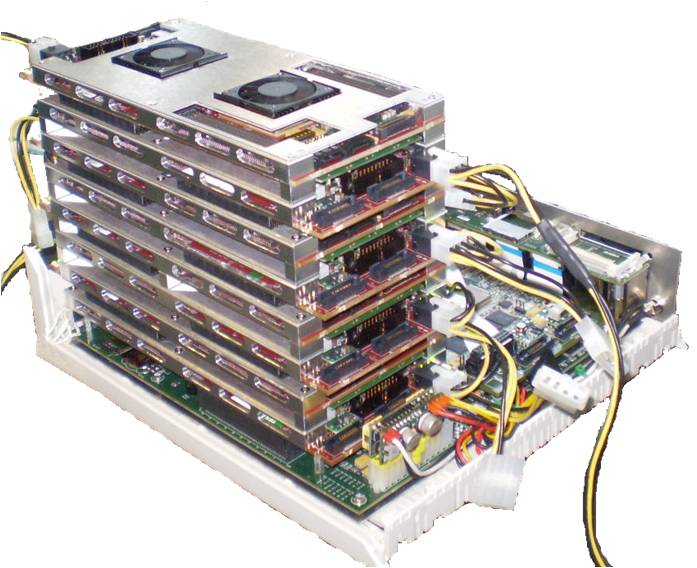

  • 板可以堆叠,因而可以增量方式扩展 FPGA 容量
  • 支持自动化 FPGA 分区工具
  • 在堆栈项部通过 Samtec 牛角连接器进行 IO 连接
  • LTE-13MG 板附带示例 IO 扩展板设计方案
  • 集成式逻辑分析器连接
  • 板载的用户 ZBT RAM 可以对大型缓冲区或 L2 高速缓存等片上 RAM 块进行建模

  规格


逻辑子板名称 逻辑片 Express 20MG 逻辑片 Express 3MG 逻辑片 Express 13MG
逻辑片Express 20MG 逻辑片 Express 3MG 逻辑片 Express 3MG
逻辑子板名称(简称) V2F-1XV7 或 LTE-20MG V2F-1XV5 或 LTE-3MG V2F-2XV6 或 LTE-13MG
部件号 V2F-1XV7-0313A V2F-1XV5-0302A V2F-2XV6-0304A
PCB 号 HBI-0247 HBI-0192 HBI-0217
数据表 数据表 数据表 数据表
手册 用户指南 用户指南 用户指南
FPGA 系列 Virtex 7 Virtex 5 Virtex 6
FPGA XC7V2000T-CES XC5VLX330 XC6VLX760 + XC6VLX550T
ZBT RAM N/A 2×8MB、32 位 2×8MB、32 位
SDRAM 4GB DDR3 SODIMM(包括) 512MB DDR2 通过 PISMO2(可选) 4GB DDR2 SODIMM(包括)
可编程时钟 6 3 6(每个 FPGA 各 3 个)
用户开关 8 个 DIP 开关 8 个 DIP 开关 8 个 DIP 开关
用户 LED 9 8 18
PCIe 连接 4 个 Rx/Tx 通道(向上),4 个 Rx/Tx 通道(向下) 主板有 8 个 Rx/Tx 通道 8 个 Rx/Tx 通道(向上),8 个 Rx/Tx 通道(向下)
SATA 连接器 主机 + 设备,每个有 2 个 Rx/Tx 通道 主机 + 设备,每个有 2 个 Rx/Tx 通道 主机 + 设备,每个有 2 个 Rx/Tx 通道
HSSTP 连接器 N/A 6 个 Tx 通道 6 个 Tx 通道
更多向上 IO 440 单端信号 (HDRX/Y) 211 单端信号 (PISMO2) 520 单端信号 (HDRX/Y)
8× Rx/Tx MGT 通道
可与其他 LTE 堆叠 是,最多 8 个 LTE-20MG 板 是,最多 8 个 LTE-13MG 板
电源 由主板 + 12V DC PCIe 提供 由主板提供 由主板 + 12V DC PCIe 提供
