ARM Versatile Express主板

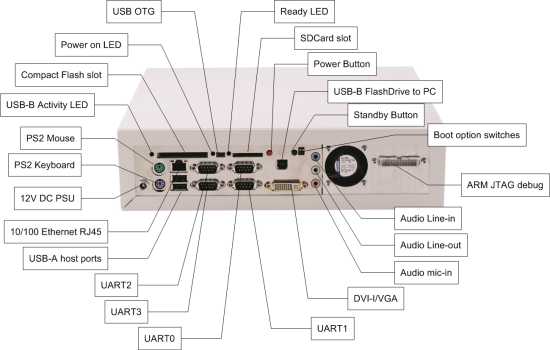

主板 Express uATX(或 V2M-P1)是 Versatile Express 系列中的第一款可用主板。它嵌在 uATX 大小的两件式漂亮塑料外壳内。活动式壳盖可以露出主板以便安装子板和连接测试设备。所有连接器和控制器都安装在后面板上。

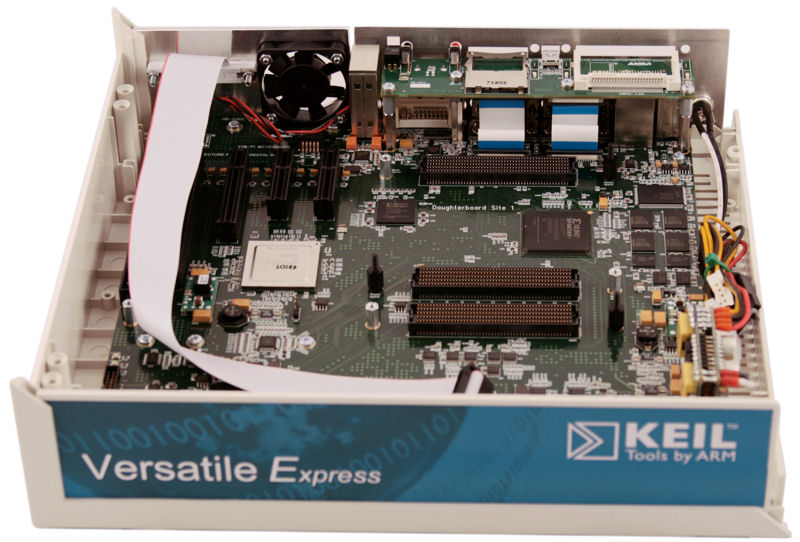

 Versatile_Express_Inside

此主板有两组子板牛角连接器。它必须始终与处理器子板 Express 或软宏模型子板配对使用以提供主系统处理器。可以添加可选的逻辑子板 Express 板以提供自定义 IP 开发和验证功能。


Versatile Express主板


  为什么要使用 Versatile Express主板


  • 配备各种有用的外设接口
  • 适用于 Versatile Express 子板的拖放式 USB 驱动器配置机制
  • 功能强大的启动监视器程序可以配置子板并启动应用软件映像
  • 单元预先装载了 Debian Linux 安装程序
  • 可以通过 RS232 端口远程控制系统电源并重置信号
  • 紧凑独立的系统,携带方便并适合进行展示或客户部署

  规格


板名称  主板 Express μATX


 板名称(简称)  V2M-P1
 部件号  V2M-P1-0303A
 PCB 号  HBI-0190
 数据表  数据表
 手册  用户手册
 外形系数  uATX 位于两件式塑料外壳中
 SRAM  32MB + 8MB
 SDRAM  无
 NOR 闪存  2x 64MB
 PCI  4x 4 通道 PCIe 插槽
 视频输出  DVI
 音频  AC97  麦克风输入、线路输入/输出
 以太网  10/100 RJ45
 USB  2x 主机、1xOTG
 串行  4x RS232/DB9
 键盘/鼠标  2x PS/2
 内存卡插槽  SD/MMC,CF
 功率输入  12V DC
