MY-LVDS070C液晶模块


MY-LVDS070C液晶模块由7寸TFTLCD的LVDS接口(带电容式触摸屏)及驱动底板组成,是为米尔科技ARM主板设计的配套LCD液晶显示模块。


图1 MY-LVDS070C产品图

规格参数
内容 参数值
屏幕大小 7.0 Inch
分辨率 1024 RGB(H)x600(v)
显示模块外形尺寸 164.9(w)x100(H)x5.7(D)
视域尺寸 154.2144(W)x85.92 (H)
屏视角 6O'CLOCK
背光亮度 400-500cd/m2
工作温度 -10 – 50度
存储温度 -20 – 60 度
排线接口类型 40pin FPC排线,间距 0.5mm
驱动底板外形尺寸 180mm X 110mm
屏的功耗 300mA


接口分布


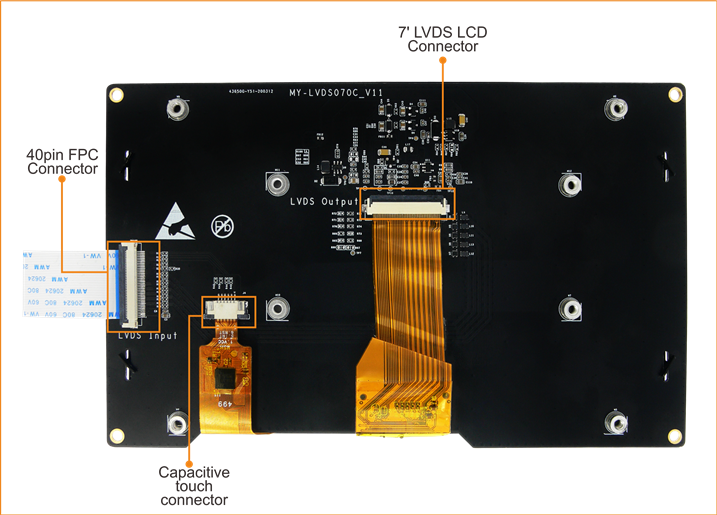

图2 底板接口分布

如上图所示,驱动底板预留1.27mm间距 的50pin IDC排线插针 (J1)和0.5mm 间距的52pin FPC连接器(J2)两种连接方式,默认连接50pin IDC排线。J4为电阻触摸信号连接,J5,J7分别为电容触摸控制信号连接,默认选择J5电容触摸模式。J3和J6为LCD背光、数据和控制信号,默认连接J6。
产品尺寸图

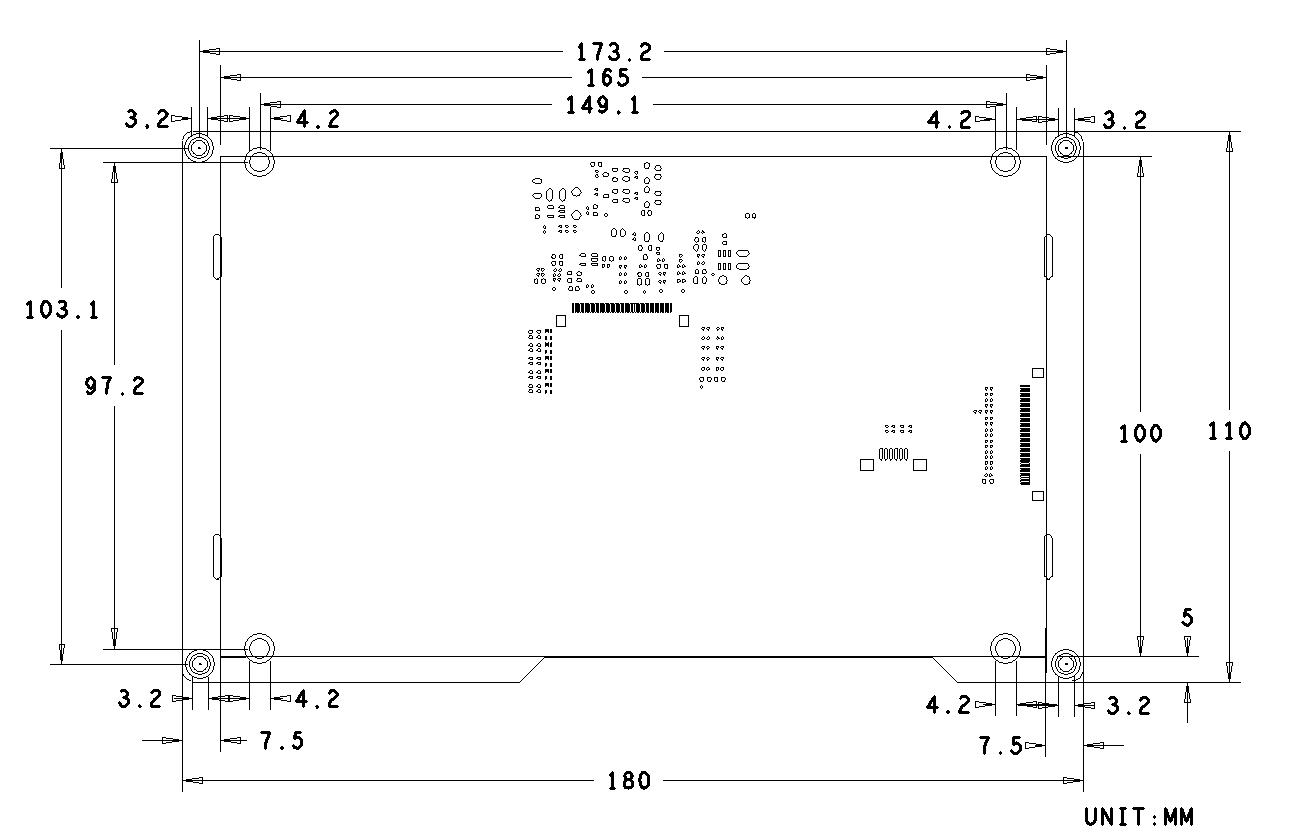

图3 产品尺寸图

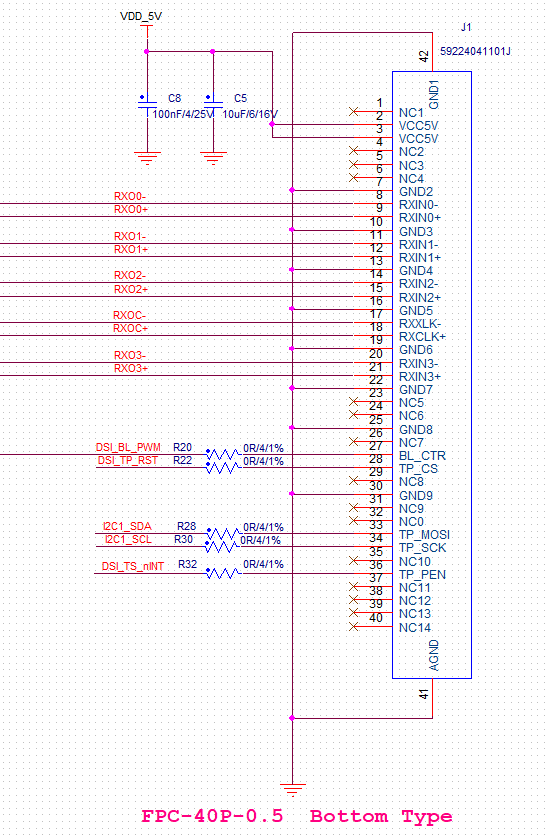

信号定义列表

管脚 IO管脚 功能
1 NC 空信号
2 +5V 5V电源供电
3 +5V 5V电源供电
4 NC 空信号
5 NC 空信号
6 NC 空信号
7 GND 电源地
8 RXIN0- LVDS0-信号
9 RXIN0+ LVDS0+信号
10 GND 电源地
11 RXIN1- LVDS1-信号
12 RXIN1+ LVDS1+信号
13 GND 电源地
14 RXIN2- LVDS2-信号
15 RXIN2+ LVDS2+信号
16 GND 电源地
17 RXCLK- LVDS CLK-信号
18 RXCLK+ LVDS CLK+信号
19 GND 电源地
20 RXIN3- LVDS3-信号
21 RXIN3+ LVDS3+信号
22 GND 电源地
23 NC 空信号
24 NC 空信号
25 GND 电源地
26 NC 空信号
27 BL_CTR 背光亮度调节信号
28 TP_CS 触摸屏复位信号
29 NC 空信号
30 GND 电源地
31 NC 空信号
32 NC 空信号
33 TP_MOSI 触摸屏I2C收发数据信号
34 TP_SCK 触摸屏I2C时钟信号
35 NC 空信号
36 TP_PEN 触摸屏中断信号
37 NC 空信号
38 NC 空信号
39 NC 空信号
40 NC 空信号

支持产品列表
MY-LVDS070C寸触摸屏模块(分辨率1024x600)支持以下米尔产品:


NO 产品名称 产品型号
1 MYD-JX8MX开发板 MYD-JX8MX
2 MYD-C8MMX开发板 MYD-C8MMX
