MY-EVC5100S计费控制单元

MY-EVC5100S是米尔科技自主研发的公共充电桩专用的计费控制单元。该产品以主频800MHz的Cortex-A8内核ARM处理器为核心,搭载定制化的Linux操作系统,直接集成了7寸液晶屏,带电阻触摸,引出多路通信接口如CAN、RS485、RS232、LAN口,同时内嵌了4G、WiFi、蓝牙、433M无线功能模块,可实现充电桩的人机显示、计量计费、充电支付、与运营管理平台通信等功能。

接口齐全,性能强大

产品特性
处理器 ARM cortex-A8内核,800MHz主频
内存 256MByte
存储 256MByte
显示屏 7"TFT
分辨率 800*480
显示亮度 500nit
触摸屏 电阻式
WiFi/蓝牙 可内置WiFi或蓝牙模块,功能二选一
4G通信 可内置4G/3G/2G全网通模块
车位检测 可内置433MHz无线通信模块
外部接口
以太网 1路10/100M LAN RJ45
USB 1路USB Host口
TF卡 1路TF卡接口
SIM卡 1路SIM卡接口
串口 1路Debug接口口,2路RS232,2路RS485
CAN 2路CAN接口
GPIO 2路GPIO
指示灯 1个用户灯,1个电源指示灯
尺寸规格
面板尺寸 200.15mm*125.15mm
机身厚度 42.20mm(含面板)
机柜开孔 191.60mm*116.40mm
环境条件
工作温度 -20~70℃
工作湿度 5%~90%
输入电压 DC12V±20%,具备反接保护
防护等级 IP65(前面板)

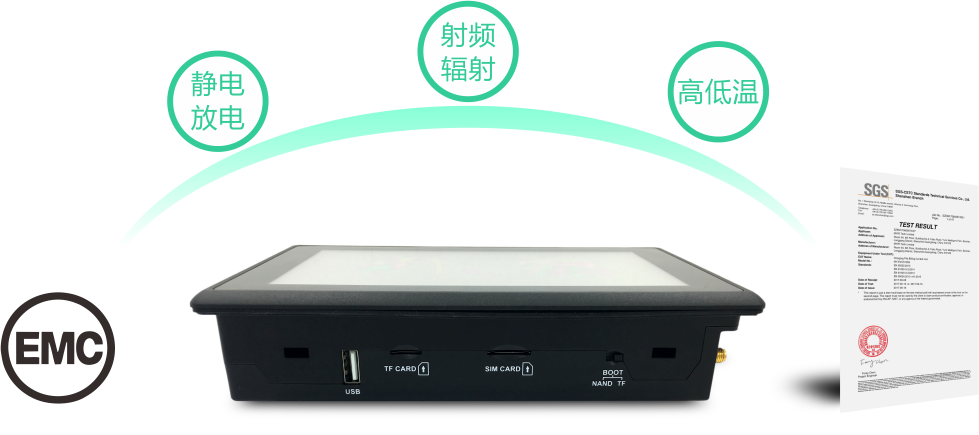

电磁兼容 工业三级

轻松实现多样功能

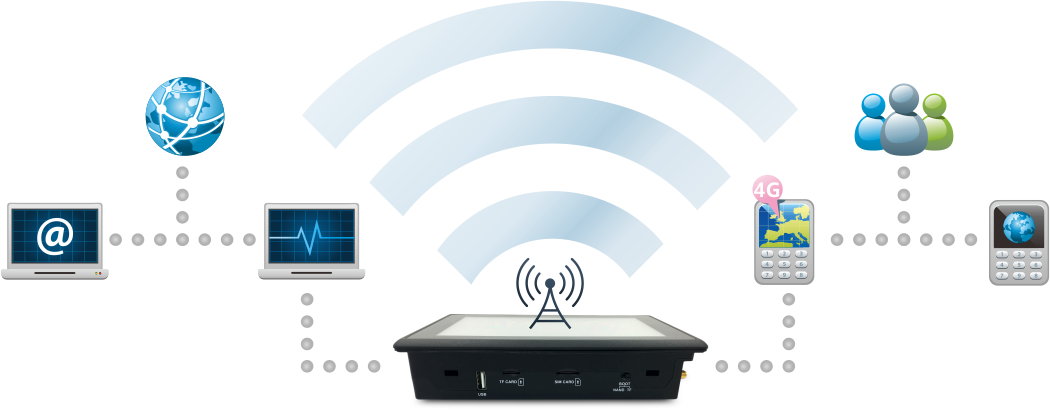

4G移动通信模块

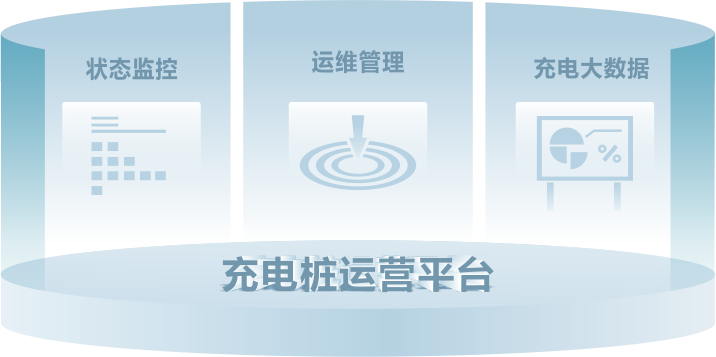

4G无线或有线网络联网,实现与充电桩运营后台的对接

刷充值卡

RS232连接读卡器,实现刷卡充电支付功能

CAN通信

CAN总线与充电设备控制器通信,实现充电设备控制器的实时状态交互

计量用电

RS485连接电能表
实现用电计量

多种支付方式

应用程序基于QT开发,实现按金额、时间、电量等不同充电方式,也可实现刷卡、二维码、账号密码等多种支付方式

远程升级功能

支持应用程序后台远程升级功能

体积小巧,安装方便

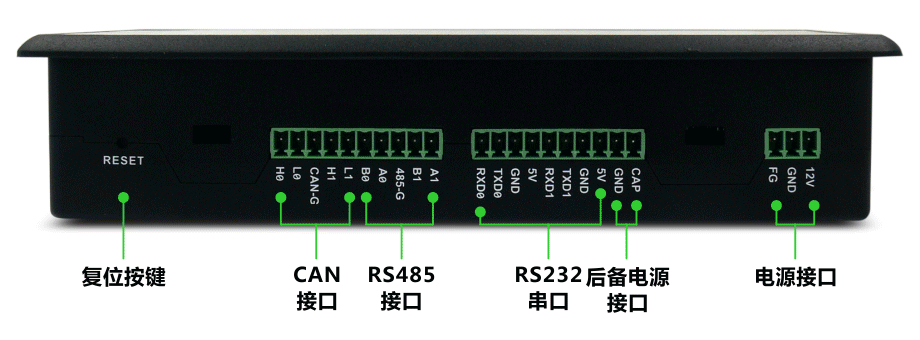

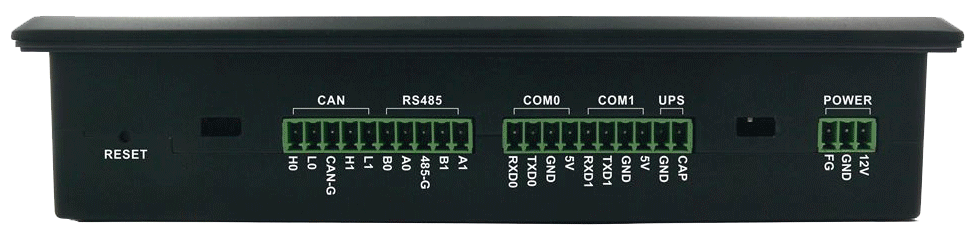

MY-EVC5100S体积小巧方便安装,其电源、串口、CAN总线等接口做成标准接线端子从屏幕底端引出,LED灯控制和无线信号天线则分布在屏幕两侧,更方便充电桩内部的接线。

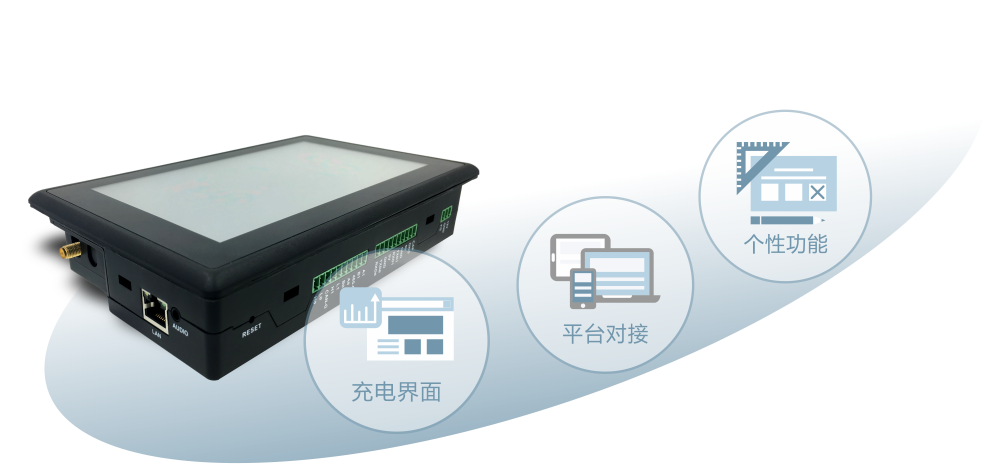

模块化、可裁剪、高度灵活的QT界面

嵌入式linux系统,用户图形界面基于Qt开发,轻松实现美观漂亮的展示界面
