MYC-AM335X核心板

热销中... | taobao 米尔淘宝店 | taobao 联系米尔
  • ARM Cortex-A8内核,主频1GHz,AM335x处理器
  • 512MB/256MB DDR3 SDRAM
  • 512MB/256MB NandFlash
  • 集成千兆网口芯片
TI官方合作伙伴
  • 2×60PIN插针接口,稳固防震
  • 尺寸:70mm x 50 mm
  • 完美支持Linux 3.2.0/Android 4.2.0
    国网充电桩计费控制主板



    MYC-AM335X是深圳市米尔科技有限公司推出的一系列以TI AM335X系列处理器为核心的嵌入式核心板。AM335X系列器件拥有ARM Cortex-A8内核的高性能、低功耗的特性,可以提供相同成本下最高的DMIPS;同时提供3D图形加速和关键外设的集成,可满足各种应用需要。可选的3D图形加速器性能高达20M/tri/s,对LPDDR1/DDR2/DDR3内存的支持,独立PRU子系统为产品设计提供附加灵活性。对EtherCAT和Profibus的可选支持,更进一步地满足工业设计的需要。

      深圳市米尔科技有限公司作为原始开发方,提供各种成熟的硬件解决方案和开放Linux、Android和WinCE 7操作系统在内的丰富软件资源。完整的软硬件架构使您只需专注于编写产品的应用程序。该系列产品包括6款核心板,如下:

      备注:MYC-AM335X核心板标配AM3352ZCZ/AM3358ZCZ处理器,以满足广大用户需求,MYC-AM335X核心板兼容该系列处理器其它型号,目前仅供批量用户选择。

    MYC-AM3352核心板(基于TI公司AM3352芯片)
    MYC-AM3354核心板(基于TI公司AM3354芯片)
    MYC-AM3356核心板(基于TI公司AM3356芯片)
    MYC-AM3357核心板(基于TI公司AM3357芯片)
    MYC-AM3358核心板(基于TI公司AM3358芯片)
    MYC-AM3359核心板(基于TI公司AM3359芯片)

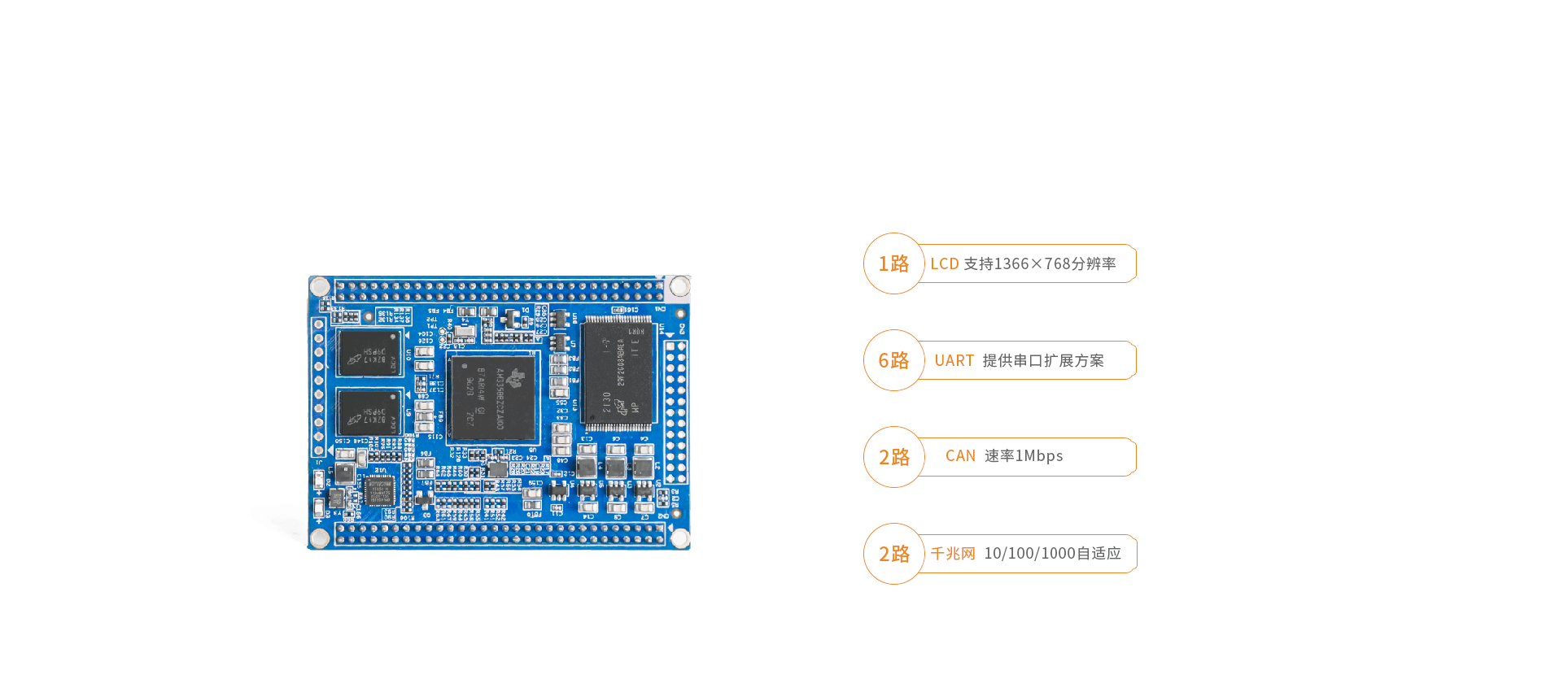

MYC-AM335x核心板

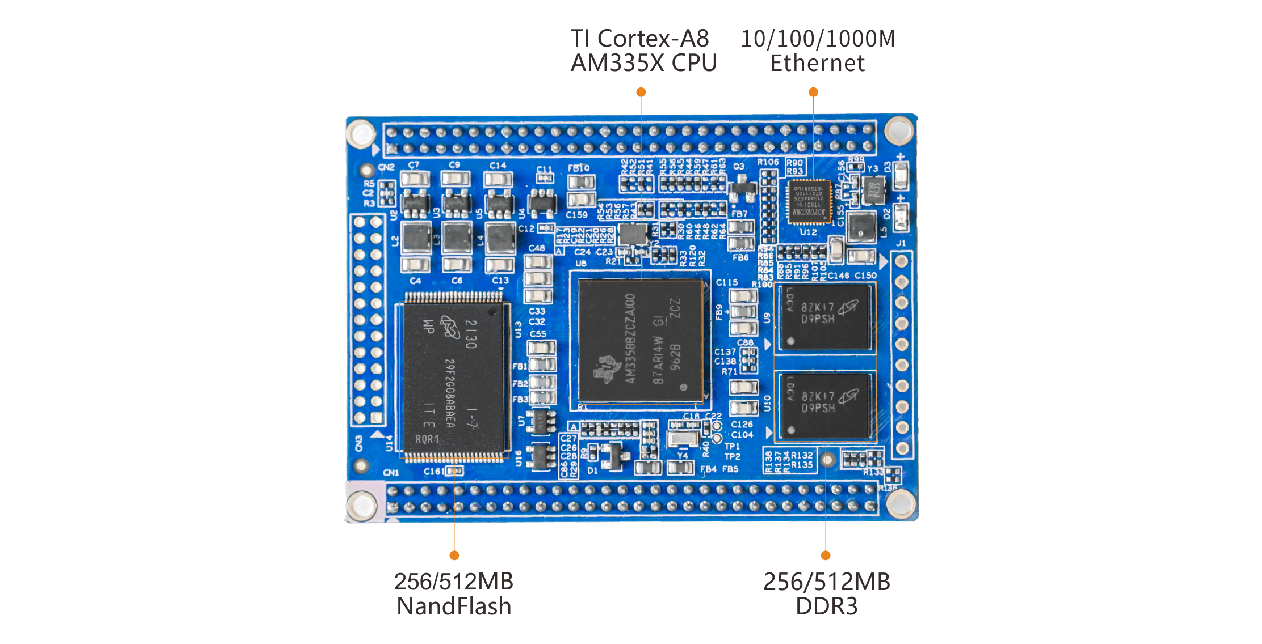

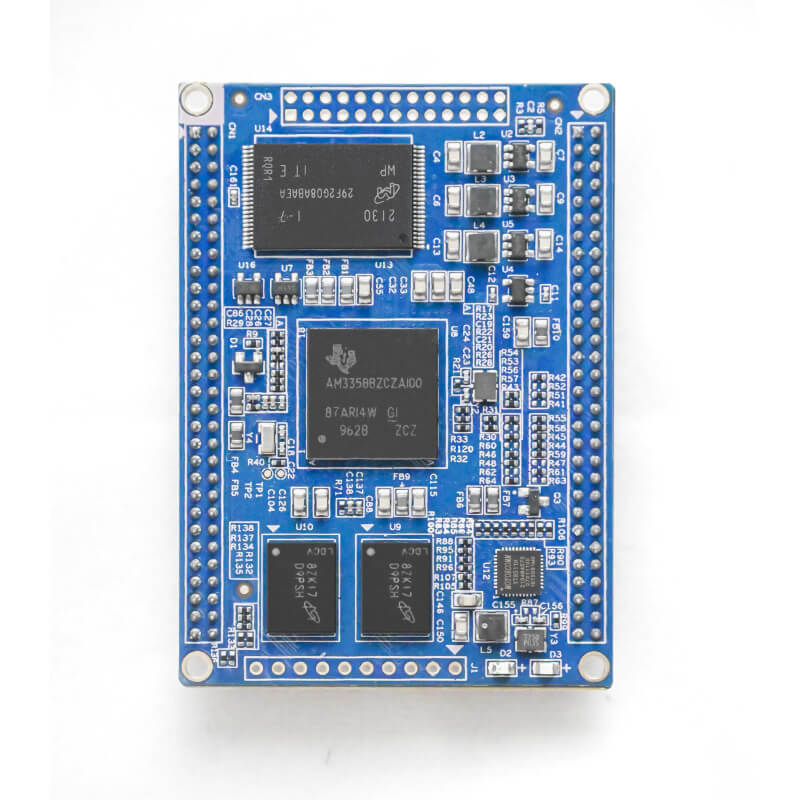

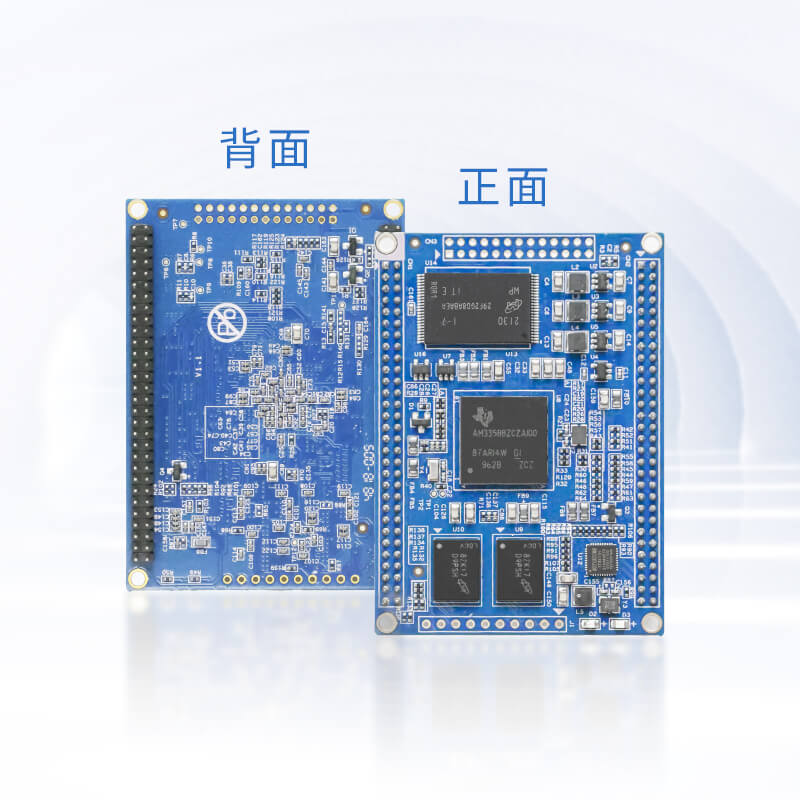

图1 MYC-AM335X系列核心板

     AM335X系列处理器(批量用户可选)

    AM335x ARM Cortex™-A8 Processors
    Core Feature AM3352 AM3354 AM3356 AM3357 AM3358 AM3359
    Package 15x15mm, 0.8mm (ZCZ)
    CPU Speed (MHz) 300, 600, 800, 1000 600, 800,1000 300, 600,800 300, 600,800 600, 800,1000 800
    Core Internal Memory 64KB SRAM shared w/
    Data 32KB Cache, Programmable 32KB Cache
    On-chip L2 (KB) 256
    External Memory Interface DDR2/DDR3/DDR3L/mDDR (LPDDR), 2x16-bit, NAND ECC
    Graphics - 3D Graphics - 3D Graphics
    OS Support Linux, Android, RTOS, Windows Embedded, no-OS
    Other Hardware Acceleration Crypto Accelerator Crypto
    Accelerator
    2 PRU-ICSS
    Crypto Accelerator
    2 PRU-ICSS
    Crypto Accelerator   + EtherCAT slave support
    2 PRU-ICSS
    Crypto Accelerator
    2 PRU-ICSS
    Crypto Accelerator
    + EtherCAT slave support
    10/100/1000 EMAC 2 port switch
    USB 2.0 OTG + PHY 2
    Serial Ports 6 UART, 2 SPI, 3 I2C, 2 McASP, 2 CAN, 8 Timers
    System EDMA, WDT, RTC, 3 eQEP, 3 eCAP, JTAG, ADC (8ch)
    Parallel 3 MMC/SD/SDIO, GPIO

     产品功能图

MYC-AM335x核心板
 图2 MYC-AM335X系列核心板功能标注图



     核心板硬件资源

    项目 参数 配置
    CPU TI AM3352 (800MHz主频)
    AM3358 (1GHz主频)
    Cortex-A8处理器
    可选
    内存 128MB / 256MB / 512MB DDR3 可选
    Flash 128MB / 256MB / 512MB NandFlash 可选
    以太网 PHY芯片(千兆) 标配
    指示灯 一个电源指示灯(红色)和一个用户指示灯(绿色) 标配

     核心板引出接口信号

    项目 参数
    网口 2路千兆网口(RGMII接口)
    USB 可扩展2路独立USB OTG2.0
    串口 可扩展6路串口
    I2C 可扩展2路I2C总线
    CAN 1路DCAN总线
    SPI 可扩展1路SPI
    ADC 7路ADC
    PWM 2路PWM
    SDIO 3路SDIO

     电气参数

    项目 参数
    工作温度 -40~+ 85℃工业级
    环境温度  -50~100 ℃
    环境湿度 20%~90%,非冷凝
    机械尺寸 70mm x 50 mm,厚 1.6mm,80g
    PCB规格 8层,沉金工艺生产,独立的接地信号层,无铅
    电源供电 3.3V/0.8A
    静态系统功耗 约3.3V/0.25A
    接口类型 2个60PIN双排插针接口(2*30)间距为2.0MM
    1个26PIN双排插针接口(2*13)间距为 2.0MM
    1个10PIN单排接口,间距为2.54MM
     MYC-AM335X核心板引脚定义下载

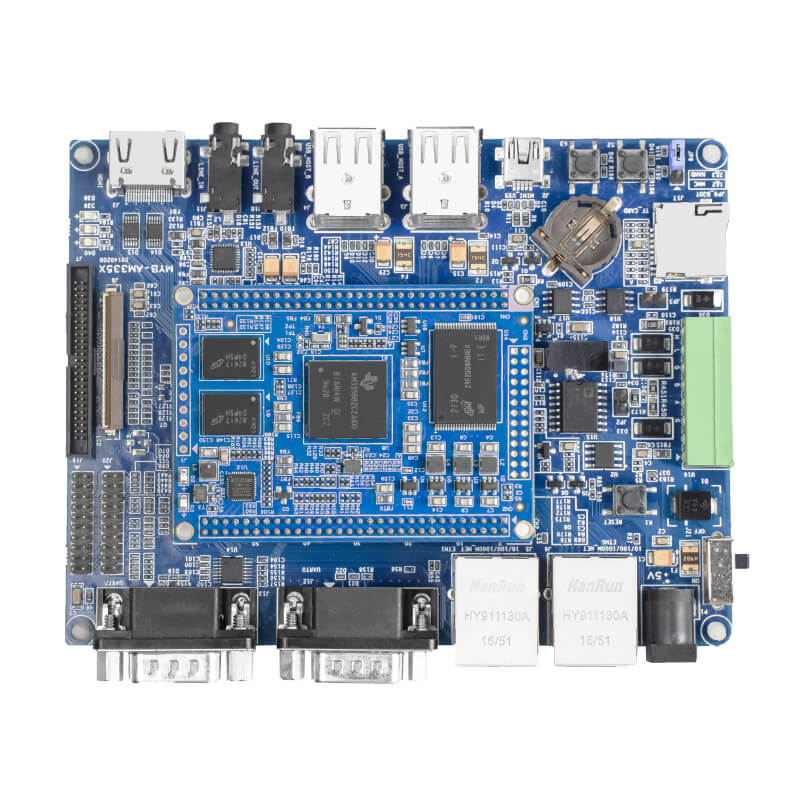

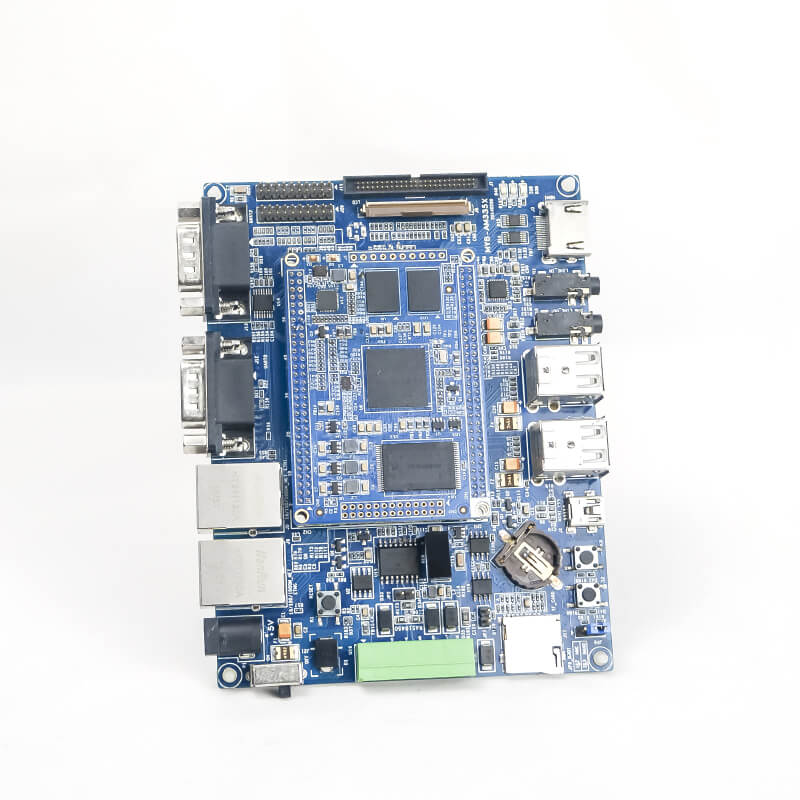

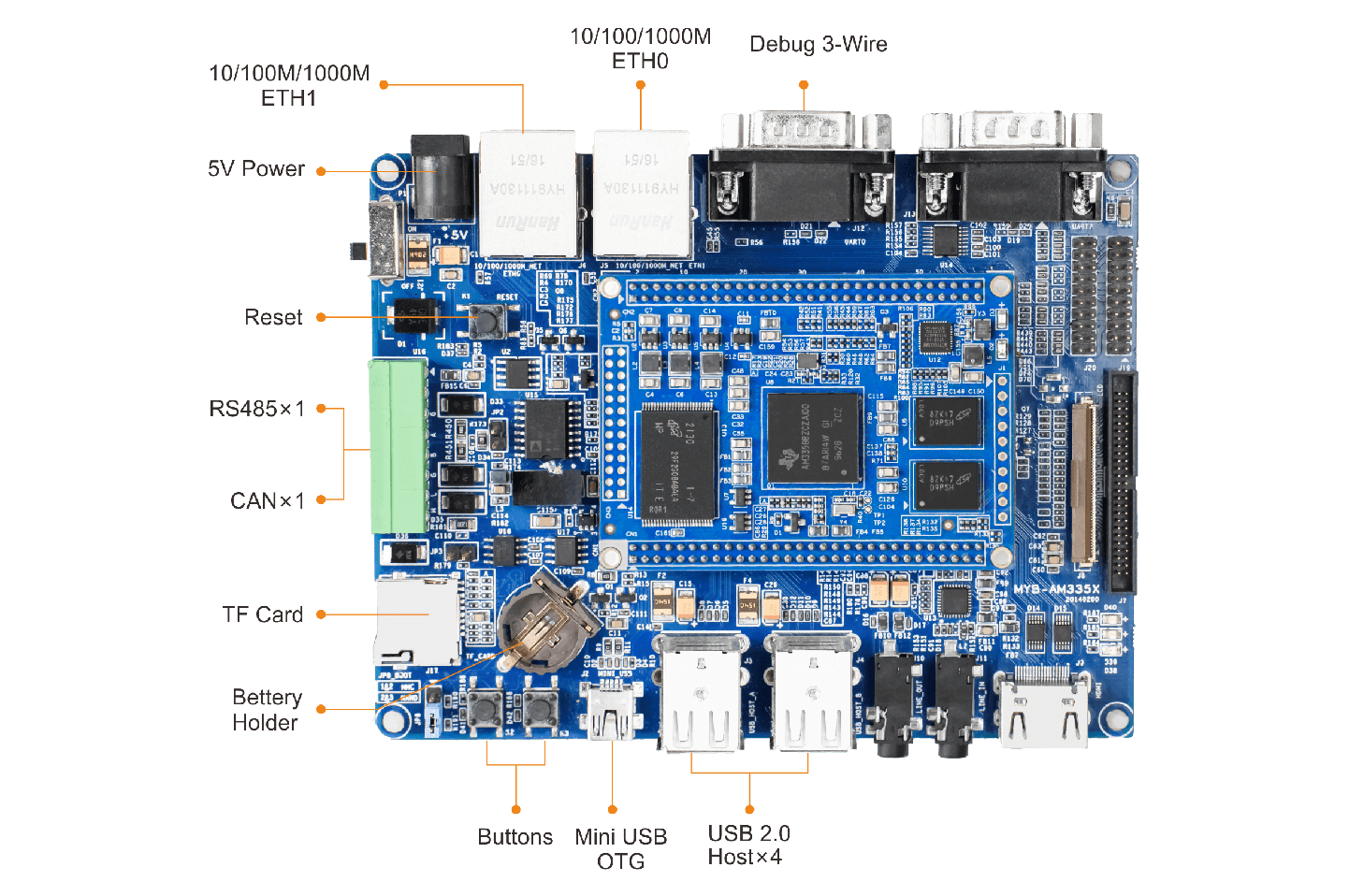

     测试底板(MYB-AM335X)外设接口

    项目 参数
    音频 1路音频3.5mm输出接口;1路双声道音频3.5mm输入接口
    显示 16位真彩色显示接口,默认480x272分辨率(4.3寸屏),支持 7寸屏(800 *480)
    USB 4路高速USB HOST接口
    1 路 MINI USB OTG接口
    串口 1路RS232调试串口DBGU(Debug Unit),3线
    1路普通串口UART2,3线
    RS485 1 路RS485接口(带信号和电源隔离)
    TF 1 路TF卡接口
    CAN 1路CAN接口((带信号和电源隔离)
    HDMI 1路高清HDMI输出接口
    Ethernet 2路10/100/1000Mb/s以太网接口
    用户灯 2个用户灯/系统心跳灯(核心板:蓝色)
    按键 4个(1个复位,3个用户)
    电源指示灯 1个电源指示灯(底板:红色)
    用户扩展接口 7个ADC,1路SPI, 2路I2C,4路UART

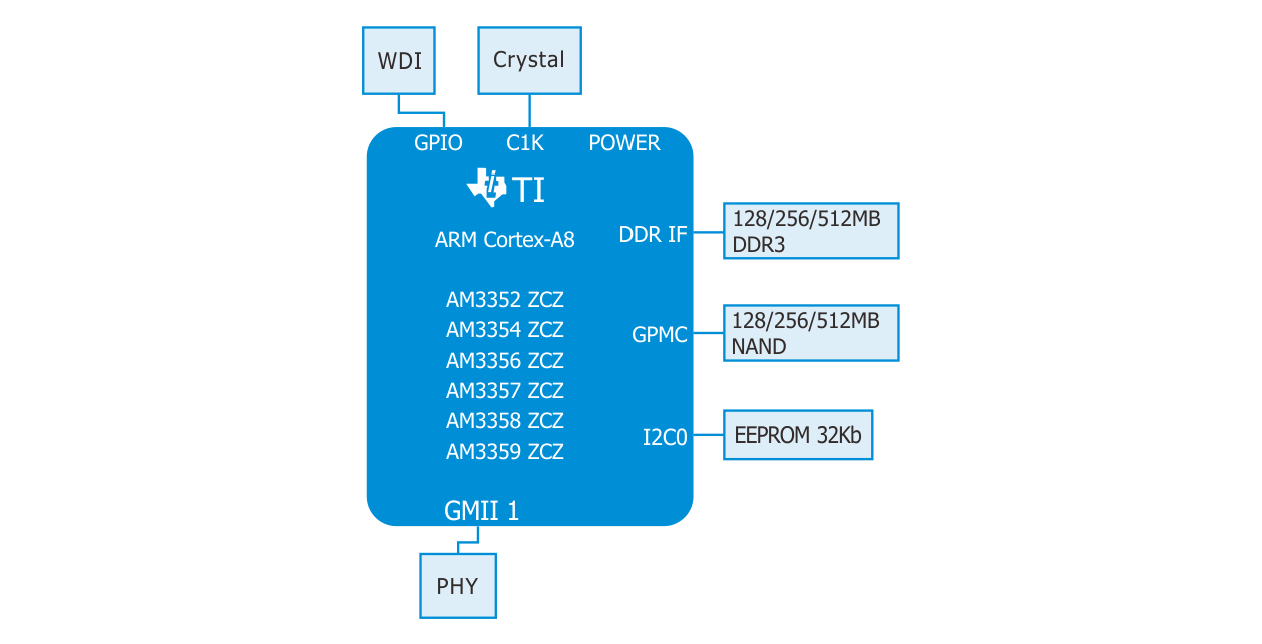

     功能结构图

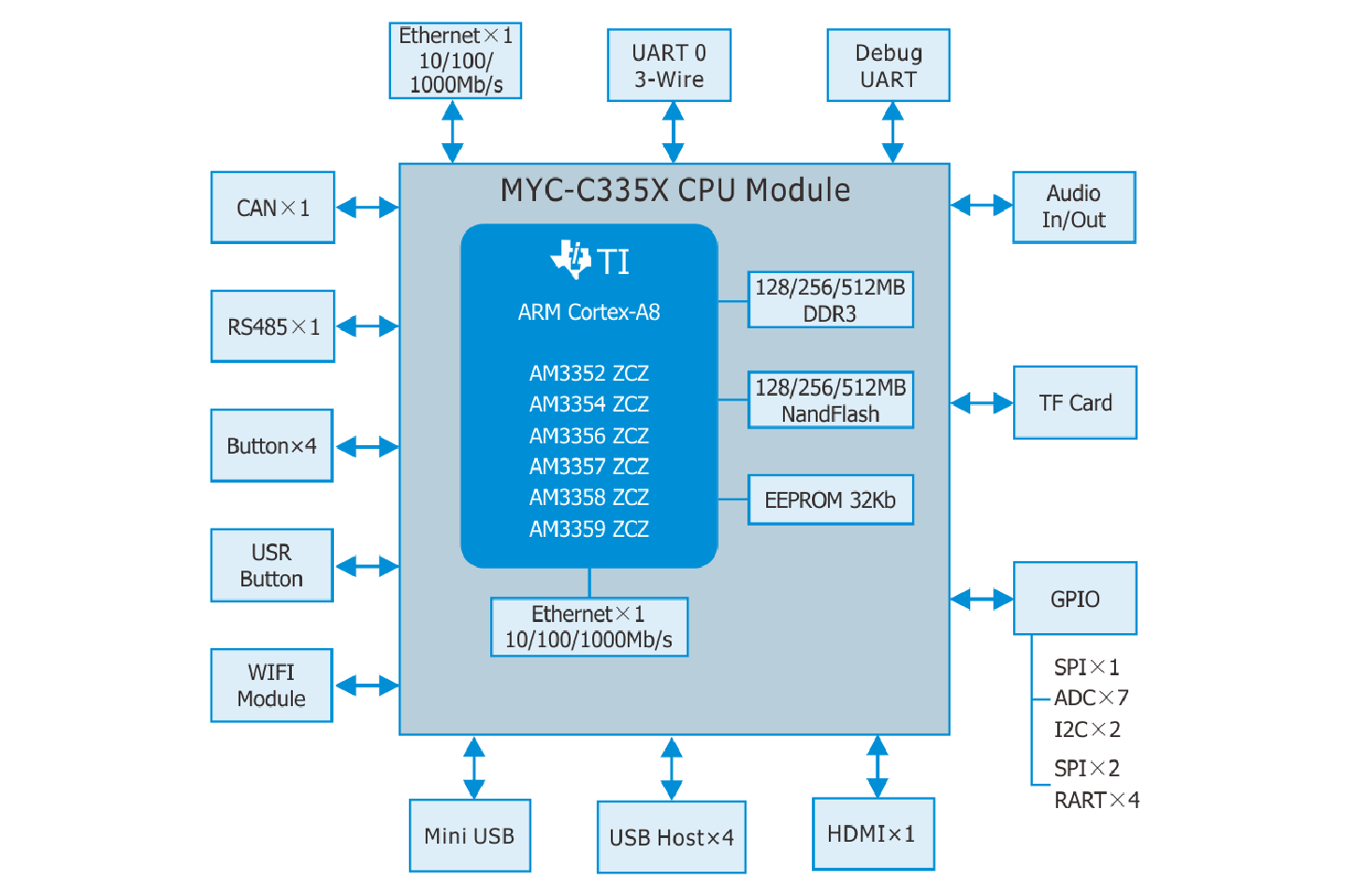

    MYC-AM335x功能框图
     图3 MYC-AM335X系列功能结构图

     机械尺寸图

MYC-AM335x核心板机械尺寸图
 图3 MYC-AM335X系列核心板机械尺寸图


    Linux 3.2.0操作系统

    类 别 名称 备注
    引导程序 SPL 一级引导程序,提供源码
    u-boot 二级引导程序,提供源码
    Linux内核 Linux3.2.0 专为MYD-AM335X的硬件制定的Linux内核,提供源码
      USB OTG USB OTG驱动,提供源码
    USB WiFi USB WiFi驱动,提供源码
    Ethernet 千兆以太网驱动,提供源码
    MMC/SD/TF MMC/SD/TF卡驱动,提供源码
    NandFlash NandFlash驱动,提供源码
    CAN CAN驱动,提供源码
    RS485 RS485驱动,提供源码
    Audio Audio驱动,提供源码
    LCD Controller LCD屏驱动,支持4.3寸,可扩展7寸液晶屏,提供源码
    RTC RTC时钟驱动,提供源码
    HDMI HDMI驱动,提供源码
    Touch driver 电阻触摸屏驱动,提供源码
    Botton Botton驱动,提供源码
    UART 串口驱动,提供源码
    LED LED驱动,提供源码
    文件系统 UBIFS 提供镜像文件

    Android4.2.0操作系统

    类别 名称 备注
    引导程序 Bootstrap 用来引导u-boot,提供源码
    u-boot 二级引导程序,提供源码
    Linux内核 Linux 3.2.0 专为MYD-AM335X的硬件制定的Linux内核,提供源码
    设备驱动 Ethernet 网口驱动,提供源码
    USB OTG USB OTG驱动,提供源码
    SD SD驱动,提供源码
    LCD Controller LCD屏驱动,支持4.3寸,可扩展7寸液晶屏,提供源码
    Touch driver 电阻触摸屏驱动,提供源码
    Audio Audio驱动,提供源码
    HDMI HDMI驱动,提供源码
    Botton Botton驱动,提供源码
    RTC驱动 RTC时钟驱动,提供源码
    文件系统 Android4.2.0文件系统 提供二进制镜像文件

    Windows Embedded Compact 7操作系统

    类别 名称 备注
    引导程序 X-loader 一级引导程序,提供源码
    e-boot 二级引导程序,提供源码
    USB OTG USB OTG驱动,提供源码
    Ethernet 千兆以太网驱动,提供源码
    GPIO GPIO驱动,提供源码
    MMC/SD/TF MMC/SD/TF卡驱动,提供源码
    NandFlash NandFlash驱动,提供源码
    I2c I2C驱动,提供源码
    SPI SPI驱动,提供源码
    MCASP MCASP驱动,提供源码
    Audio Audio驱动,提供源码
    LCD Controller LCD屏驱动,支持4.3寸,可扩展7寸液晶屏,提供源码
    Touch driver 电阻触摸屏驱动,提供源码
    Backlight Backlight驱动,提供源码
    Battery Battery驱动,提供源码
    RPU RPU驱动,提供源码
    UART 串口驱动,提供源码
    GPIO Keyboard 按键驱动,提供源码
    DMA DMA驱动,提供源码
    LED LED驱动,提供源码
    文件系统 BINFS 提供BIN文件




    用于家庭和工业领域的嵌入式应用,包括游戏外设、充电桩计费控制单元、高能玩具、打印机、消费类医疗器械和教育终端以及智能收费系统、智能售货机、称重系统等消费产品应用。

    配套及相关产品
    可选择的配套产品 可选择的同类产品
    MYD-AM335X开发板 MCC-AM335X-Y核心板 MCC-AM335X-J核心板


产品名称 产品型号 产品配置
处理器 主频 DDR3 Nandflash 支持系统 工作温度
MYC-AM335X
核心板
MYC-C3352-256N256D-80-I AM3352 800MHz 256MB 256MB Linux 工业级
MYC-C3358-256N256D-100-I AM3358 1GHz 256MB 256MB Linux 工业级
MYC-C3352-512N512D-80-C AM3352 800MHz 512MB 512MB Linux WinCE 商业级
MYC-C3358-512N512D-100-C AM3358 1GHz 512MB 512MB Linux
WinCE
Android
商业级
MYC-C3352-512N512D-80-I AM3352 800MHz 512MB 512MB Linux WinCE 工业级
MYC-C3358-512N512D-100-I AM3358 1GHz 512MB 512MB Linux WinCE 工业级



序号 名称 数量 备注
/product/myc-am335x.htm
MYC-AM335X核心板

1




DVD产品光盘
1 包括底板原理图(PDF),用户手册,源码等



型号 名称 型号 名称

MY-TFT043
 4.3寸电阻触摸屏
MY-TFT070
7寸电容/电阻触摸屏

MY-GPS008C
GPS模块
MY-CU005U
USB联通3G模块
MY-GPRS007C
GPRS模块
MY-WF003U
USB WIFI模块
MY-CAM001U
USB摄像头模块


 MYIR全系列产品模块支持列表
芯片描述
  AM335X是TI(德州仪器)基于ARM Cortex-A8的AM335X微处器在图像、图形处理、外设和诸如EtherCAT和PROFIBUS的工业接口选项方面进行了增强。此器件支持下列高级操作系统(HLOS),这些操作系统可从TI免费获得:
  • Linux
  • AndroidTM

AM335X微处理器包含这些子系统:
  • 基于ARM Cortex-A8微处理器的微处理器单元(MPU)。
  • POWERVR SGXTM图形加速器子系统用于3D图形加速以支持显示和游戏效果。

可编程实时单元和工业用通信子系统(PRU-ICSS)从ARM内核分离,从而实现了针对更大效率和灵活性的独立运行和时钟控制。PRU-ICSS支持附加外设接口和诸如EtherCAT,PROFINET,EtherNet/IP,PROFIBUS,以太网POWERLINK,串行实时通信协议(Sercos)实时协议,和其它协议。

芯片特性
  • 274MHZ,500MHZ,600MHZ ,OR 720MHZ ARM CortexTM-A8 32-位RISC 微控制器
    • NEONTM SIMD协处理器
    • 具有单错检测的32KB/32KB L1指令/数据高速绶存
    • 具有错误纠正码的256KB L2高速缓存
  • 支持移动双倍速率同步动态随机存储器(mDDR)(低功耗DDR(LPDDR)/DDR2/DDR3)
  • 支持通用存储器(NAND,NOR,SRAM等)支持高达16位ECC
  • SGX530 3D图形引擎
  • LCD控制器
  • 可编程实时单元和工业用通信子系统(PRUICSS)
  • 实时时钟(RTC)
  • 最多2个具有集成物理层的USB 2.0高速OTG端口
  • 支持最多2个端口的10/100/1000C 以太网交换机
  • 串口包括:
    • 2个控制局域网端口(CAN)
    • 6个UART,2个McASPI,2个MCSPI和3个I2C端口
  • 12位逐次逼近寄存器(SAR)ADC
  • 3个32位增强型捕捉模块(eCAP)
  • 3个增强型高分辨率PWM模块(eHRPWM)
  • 加密硬件加速器(AES,SHA,PKA,RNG)

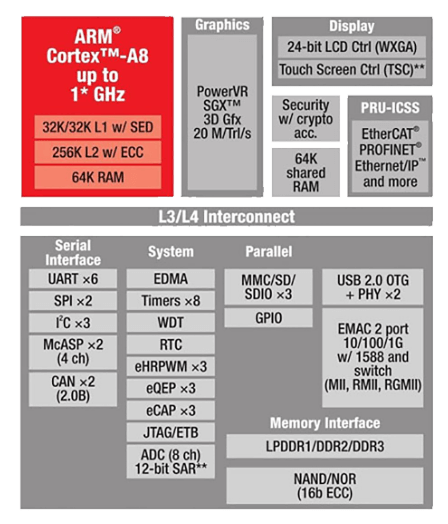

功能方框图

AM335X系列的芯片功能图
am335x芯片功能图

应用范围
· 游戏外设 · 家庭和工业自动化 · 消费类医疗器械
· 打印机 · 智能收费系统 · 联网自动售货机
· 衡器 · 教育控制台 · 高级玩具
序号 软件名称
更新时间 大小 下载
1       MYC-AM335X核心板引脚定义表 2015.9.14 236 KB download下载
2       MYD-AM335X WinCE 快速入门 V1.0 2014.3.24 1.24 MB download下载
3       MYD-AM335X开发板用户手册 V1.1 2014.3.24 1.32 MB download下载
4       MYC-AM335X核心板用户手册 V1.1 2014.3.24 1.32 MB download下载
