Z-turn Board


SDSoC开发环境
类似嵌入式 C/C++ 应用的
开发体验,面向SoC和MPSoC

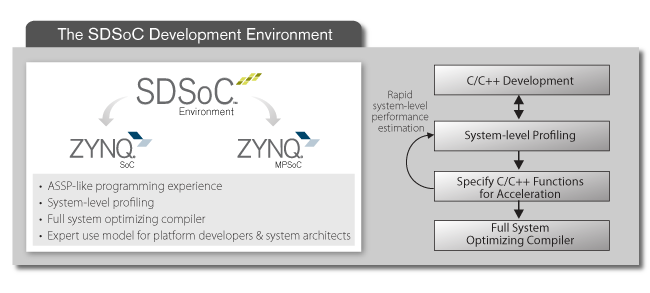

        SDSoC™ 开发环境可为异构Zynq® 全可编程SoC及MPSoC部署提供类嵌入式 C/C++ 应用的开发体验,其中包括简单易用的 Eclipse IDE 和综合设计环境。SDSoC提供业界首款 C/C++ 全系统优化编译器,可实现系统级的特性描述、可编程逻辑中的自动软件加速、自动系统连接生成以及可加速编程的各种库。

SDSoC
更多有关SDSoC开发环境详细介绍:http://www.xilinx.com/products/design-tools/software-zone/sdsoc.html

        米尔科技作为Xilinx认证联盟成员,提供基于Xilinx ZYNQ-7000系列SOC的开发板、核心板及软硬件定制设计服务。目前,米尔科技已有Z-turn Board支持SDSoC开发环境:

Z-turn Board让开发不再折腾

Z-turn Board产品信息


硬件参数:
项目 参数
CPU 处理器系统单元(PS):
  • 基于高性能双核ARM Cortex-A9处理系统
  • 双通道高速缓存
  • 最高支持1GB DDR
  • 最高支持866MHz主频
  • 支持10/100/1000M Ethernet
可编程逻辑单元(PL):
功能项 XC7Z010 XC7Z020
可编程逻辑单元 28K,约43万ASIC门 85K,约130万ASIC门
LUTs 17,600 53,200
触发器 35,200 106,400
RAM 240KB 560KB
DSP Slice 80 220
内存 1GB  DDR3 SDRAM(2*512MB),32bit数据总线
Flash 512MB NandFlash(预留)
16MB QSPI Flash
传感器 三轴加速度传感器
温度传感器
USB 1 路 MINI USB接口(OTG)
1 路 USB调试串口
HDMI 1 路HDMI高清输出接口,支持1080P显示
TF 1 路TF卡接口
CAN 1路CAN接口
Ethernet 1路10/100/1000Mbps以太网接口
调试接口 1个14PIN双排调试接口,间距2.54mm
用户灯 2个用户灯
1个FPGA配置完成指示灯
1个电源指示灯
1个RGB三色LED灯(系统心跳灯)
按键 4路拨动开关,2个按键(1个复位键,1个用户键)
蜂鸣器 1个蜂鸣器
用户扩展接口 2个80PIN(共160PIN)双排接口,间距1.27mm
PL IOs:90/106( XC7Z010/XC7Z020)
工作温度 -0~+ 70℃,  商业级
环境温度 -50~100 ℃
环境湿度 20%~90%,非冷凝
机械尺寸 63mm x 102 mm,厚 1.6mm
PCB规格 8层板设计,沉金工艺,独立的接地信号层,无铅
电气指标 DC 5V/2A


软件参数(Linux3.15.0操作系统 ):

类别 名称 备注
交叉编译器 gcc 4.6.1 gcc version 4.6.1 (SourceryCodeBench Lite 2011.09-50)
引导程序 boot.bin 一级引导程序,包括FSBL、bitstream和u-boot 提供源码
Linux内核 Linux 3.15.0 专为MYS-XC7Z010的硬件制定的Linux内核,提供源码
驱动程序 USB OTG USB OTG驱动,提供源码
Ethernet 千兆以太网驱动,提供源码
MMC/SD/TF MMC/SD/TF卡驱动,提供源码
CAN CAN驱动,提供源码
LCD Controller XYLON LCD屏驱动,提供源码
HDMI HDMI驱动,提供源码
Button Button驱动,提供源码
UART 串口驱动,提供源码
LED LED驱动,提供源码
GPIO GPIO驱动,提供源码
Buzzer 蜂鸣器驱动,提供源码
G-Sensor 三轴传感器驱动,提供源码
Temperature
Sensor
温度传感器驱动,提供源码
文件系统 Ramdisk Ramdisk系统镜像
UbuntuDesktop 12.04 tar归档文件和TF镜像文件

需要了解更多产品信息请访问 Z-turn Board产品页



资料下载


序号 软件名称
更新时间 大小 下载
1     MYD-C7Z020_SDSoc_Platform 2015.11.24 1.57MB download下载
2     Z-Turn 7020_SDSoc_Platform 2015.11.24 2.15MB download下载
序号 软件名称
更新时间 大小 下载
1     MYC-C7Z020_SDSoc_Platform 2015.11.24 1.57MB download下载
2     Z-Turn 7020_SDSoc_Platform 2015.11.24 2.15MB download下载
