ULINK2仿真器

深圳市米尔科技有限公司是ARM公司官方授权全线工具产品代理商, 提供ARM公司原装正版开发工具(包括本产品ULINK2)的销售服务,以及ARM工具产品的市场推广、产品更新、技术支持和售后服务。

概念:该产品官方名称为ULINK2仿真器,也称Keil ULINK2、ARM ULINK2仿真器等,配合Keil MDK-ARM可对ARM MCU进行开发。

相关: Keil MDK-ARM下载ARM授权证明米尔典型客户

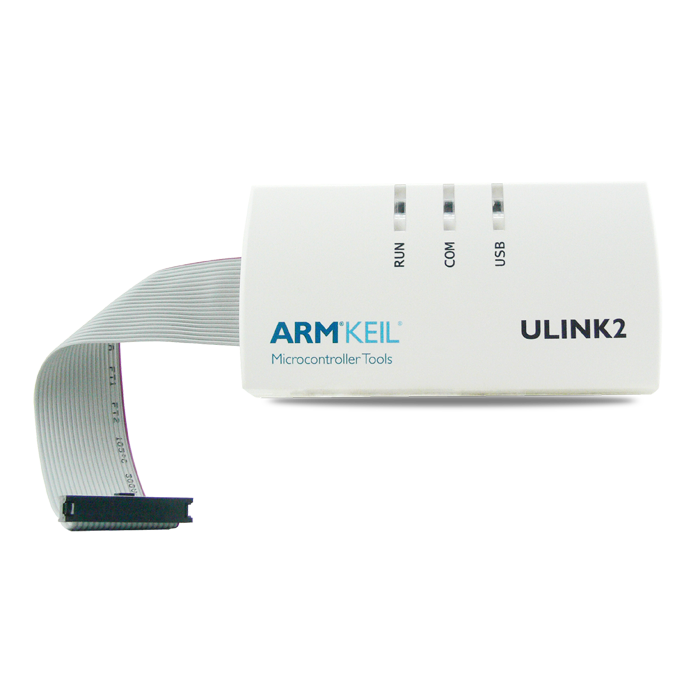

ulink2

Keil ULINK2调试适配器通过PC机的 USB 端口与目标系统连接(通过JTAG接口,SWD或者OCDS), 允许在目标硬件上编程和调试嵌入式程序。



   ULINK2特点


  • 支持ARM7,ARM9, Cortex-M,8051和C166设备
  • JTAG速度高达10MHz
  • 支持Cortex-M串行查看器(SWV)查看数据和时间跟踪,速度高达1Mbit/s(UART模式)
  • 执行、端口仿真和串行调试输出时的存储器读写实时代理
  • 与Keil μVision IDE和Debugger无缝隙集成
  • 宽目标电压,2.7V – 5.5V可用
  • USB供电(无须电源)
  • 使用标准Windows USB设备,即插即用安装
  • 目标连接器
    • 10-pin (0.05") – Cortex调试连接器
    • 20-pin (0.10") – ARM标准JTAG连接器

ULINK2可用于
  • 片上调试(使用片上JTAG,SWD或者SWV)
  • FLASH存储器编程(使用用户可配置FLASH编程算法)

使用ULINK2适配器和KEIL μVision IDE/Debugger,可容易地在目标硬件上创建,下载和测试嵌入式应用。


注意:

ULIINK2配合以下工具使用,

MDK 3.04或者以上版本

C51 8.15或者以上版本

C166 6.06或者以上版本


   ULINK2规格参数

功能 ULINK2
调试功能
RAM 断点 不限
ROM 断点 (ARM7/9) 最大为 2
ROM 断点 (Cortex-M3) 最大为 8
ROM 断点 (μPSD) (执行时无法设置) 最大为 5
ROM 断点 (XC800)(执行时无法设置) 最大为 4
ROM 断点 (XC166) 最大为 4
执行断点(执行时设置) 是
访问断点 (ARM7/9) 最大为 2(只能读/写,带值)
访问断点 (Cortex-M3) 最大为 4(带值)
访问断点 (μPSD) 最大为 3
访问断点 (XC800) 在 IDATA 中最大为 1
访问断点 (XC166) 最大为 1
调试支持
实时代理 (ARM7/9) 是
串行线调试 (Cortex-M) 是
数据跟踪 (Cortex-M3)(串行线查看器) 是
指令跟踪 (Cortex-M3)(嵌入式跟踪宏单元 - ETM) 否
性能
JTAG 时钟 = 10MHz
内存读/写 ~ 28KB/s
闪存读/写 ~ 25KB/s
数据跟踪流式处理 1Mb/s
连接器
10-pin(0.05")(Cortex 调试连接器) 是
20-pin (0.1")(ARM 标准 JTAG 连接器) 是
20-pin (0.05")(Cortex 调试+ETM 连接器) 否
16-pin (0.1")(Infineon OCDS 连接器) 是
14-pin (0.1")(ST μPSD连接器) 是
I/O 电压范围 2.7V - 5.5V
支持的设备系列
XC800 (8051) 是
μPSD (8051) 是
XC166/XE166/XC2000 是
LPC950 (8051) 是
ARM7 是
ARM9 是
Cortex-M0 是
Cortex-M1 是
Cortex-M3 是
Cortex-M4 是

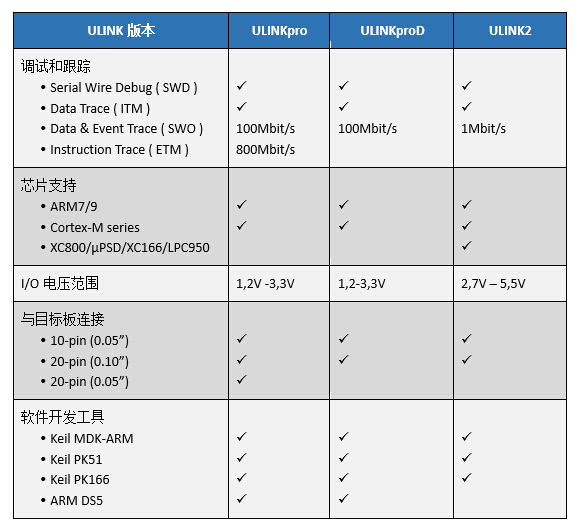

   ULINK版本区别


ULINK版本比较区别
