7寸电阻触摸液晶屏MY-TFT070RV2


MY-TFT070RV2是由深圳米尔科技有限公司推出的7寸液晶模块,是彩色有源矩阵薄膜晶体管(TFT)液晶显示器(LCD),由TFT LCD显示器件(带电阻式触摸屏),连接件,控制与驱动外围电路,PCB驱动底板等组成,驱动底板预留1.27mm间距 的IDC排线插针 (25pinX2)和0.5mm 间距的FPC连接器两种连接方式,是专为米尔科技ARM主板设计的配套LCD液晶显示模块。

MY-TFT070-K
图1 MY-TFT070RV2产品图

规格参数
编号 内容 参数值 备注
1 屏幕大小 7 Inch(16:9) 对角线
2 模式 电阻式
3 分辨率 800(H)×3(RGB)×480(v) mm
4 视域尺寸 95(H)× 53.86(V) mm
5 显示模块外形尺寸 165(w)×104(H)×5.5(T) mm
6 驱动底板外形尺寸 177 × 106 mm
7 显示模式 常白,透射
8 点距 0.0642(W)× 0.1790(H)mm
9 表面处理 防眩光
10 工作温度 -20 – 70 ℃
11 存储温度 -30 – 80 ℃
12 接口类型 50pin FPC 间距0.5mm
50pin IDC排线 (25pinX2) 间距1.27mm
13 重量 150 g 典型值
14 背光功耗 1.674W 典型值
15 面板功耗 0.226W 典型值

接口分布

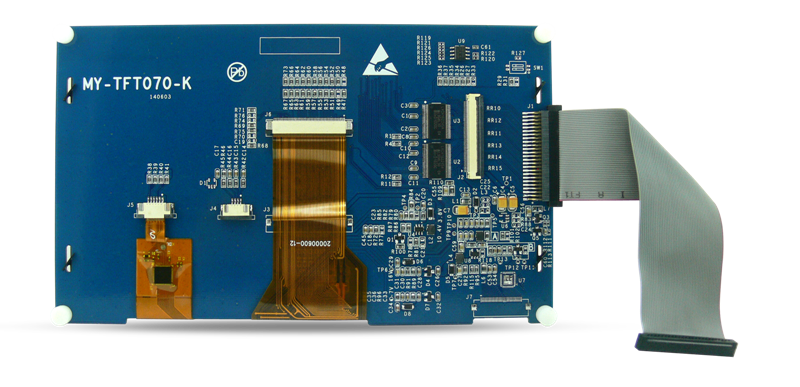

图2 底板接口分布

如上图所示,驱动底板预留1.27mm间距 的50pin IDC排线插针 (J1)和0.5mm 间距的52pin FPC连接器(J2)两种连接方式,默认连接50pin IDC排线。J4为电阻触摸信号连接,J5,J7分别为电容触摸控制信号连接,默认选择J5电容触摸模式。J3和J6为LCD背光、数据和控制信号,默认连接J6。
产品尺寸图

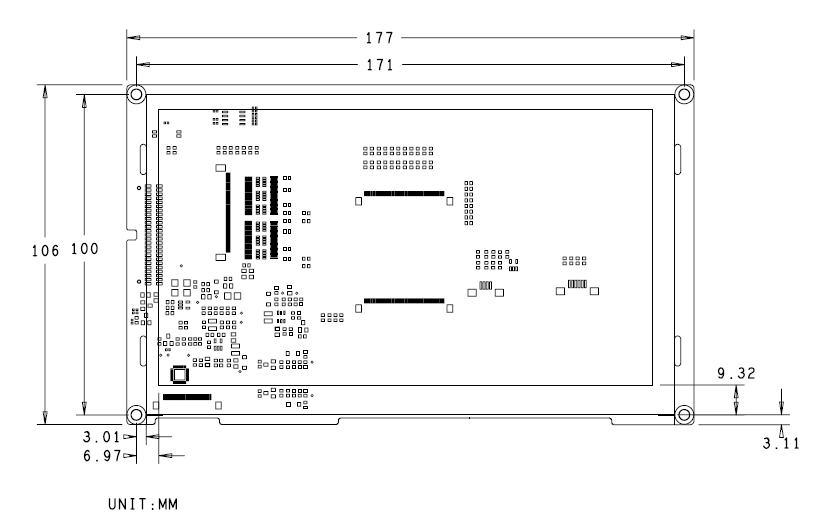

图3 产品尺寸图

信号定义列表
  • J1J2信号定义列表:
  • 功能 IO管脚 管脚 管脚 IO管脚 功能
    5V电源供电 +5V 1 2 +5V 5V电源供电
    3.3V电源供电 +3V3 3 4 +3V3 3.3V电源供电
    电源地 GND 5 6 GND 电源地
    LCD 蓝色信号组(B0) BLUE0 7 8 BLUE1 LCD 蓝色信号组(B1)
    LCD 蓝色信号组(B2) BLUE2 9 10 BLUE3 LCD 蓝色信号组(B3)
    LCD 蓝色信号组(B4) BLUE4 11 12 BLUE5 LCD 蓝色信号组(B5)
    LCD 蓝色信号组(B6) BLUE6 13 14 BLUE7 LCD 蓝色信号组(B7)
    LCD 绿色信号组(G0) GREEN0 15 16 GREEN1 LCD 绿色信号组(G1)
    LCD 绿色信号组(G2) GREEN2 17 18 GREEN3 LCD 绿色信号组(G3)
    LCD 绿色信号组(G4) GREEN4 19 20 GREEN5 LCD 绿色信号组(G5)
    LCD 绿色信号组(G6) GREEN6 21 22 GREEN7 LCD 绿色信号组(G7)
    LCD 红色信号组(R0) RED0 23 24 RED1 LCD 红色信号组(R1)
    LCD 红色信号组(R2) RED2 25 26 RED3 LCD 红色信号组(R3)
    LCD 红色信号组(R4) RED4 27 28 RED5 LCD 红色信号组(R5)
    LCD 红色信号组(R6) RED6 29 30 RED7 LCD 红色信号组(R7)
    电源地 GND 31 32 BL_CN 背光调节信号(PWM)
    LCD供电使能信号
    (高有效)
    PWR_EN_R1 33 34 PWR_EN_R2 LCD供电使能信号
    (高有效)
    中断信号 TP_INTn 35 36 TP_RESET 复位信号
    I2C1时钟 I2C1_SCL 37 38 I2C1_SDA I2C1数据
    电源地 GND 39 40 VDEN LCD 数据使能信号
    LCD 垂直同步信号 VSYNC 41 42 HSYNC LCD 水平同步信号
    LCD 像素时钟 VCLK 43 44 GND 电源地
    触摸屏XR信号 TP_XR 45 46 TP_XL 触摸屏XL信号
    触摸屏YD信号 TP_YD 47 48 TP_YU 触摸屏YU信号
    空信号(无效) DNP 49 50 GND 电源地


    支持产品列表

    MY-TFT070RV2触摸屏模块(分辨率800x480)支持以下米尔产品:

    NO 产品名称 产品型号
    1 MYD-AM335X开发板 MYD-C3352/MYD-C3358
