MYD-AM335X开发板

热销中... | taobao 米尔淘宝店 | taobao 联系米尔
  • ARM Cortex-A8内核,主频1GHz,AM335x处理器
  • 512MB DDR3 SDRAM
  • 512MB NandFlash
TI官方合作伙伴
  • 2×串口,4×USB HOST,1×USB OTG,2×网口
  • TF卡接口,HDMI接口,CAN接口等
  • 核心模块+定制接口底板应用
  • 完美支持Linux 3.2.0/Android4.2.0/WinCE 7
    国网充电桩计费控制主板







    MYD-AM335X是MYC-AM335X核心板配套的开发板,基于TI AM335X处理器(AM3352,AM3354,AM3356,AM3357,AM3358,AM3359)ARM Cortex A8内核,主频高达1GHz,外扩512MB DDR3 SDRAM,512MB NandFlash。MYD-AM335X开发板扩展了核心板的主要功能,实现LCD接口,音频输入输出接口,RTC电池供电,2路串口,4路USB HOST,1路mini USB接口 USB OTG,2路千兆网口,7路ADC接口,1路SPI接口,1个TF卡接口,1路CAN接口,1路RS485接口。配套开发板,软件提供对Linux3.2.0,Android4.2.0以及WinCE7.0操作系统的驱动支持。

    随同开发板,提供包括用户手册,PDF原理图,外扩接口驱动,BSP源码包,开发工具等开发资料。这套开发包,为开发者提供了完善的软件开发环境,能够降低产品开发周期,实现产品快速上市。

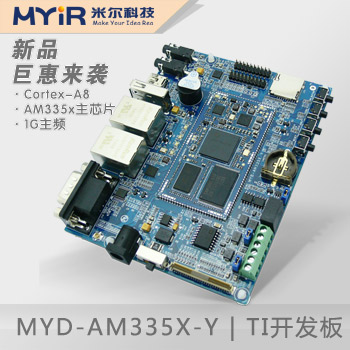

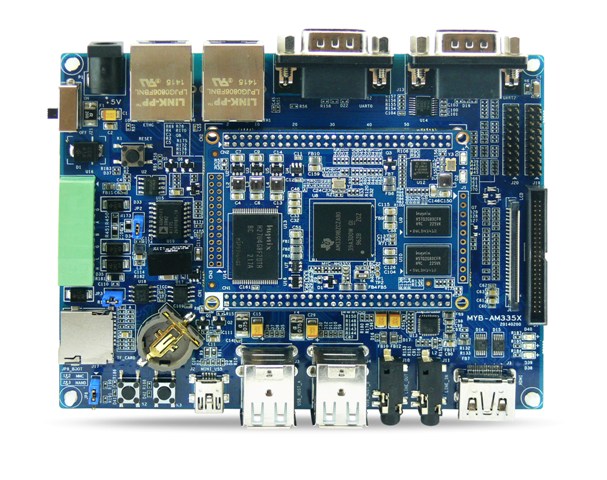

图1 MYD-AM335X开发板

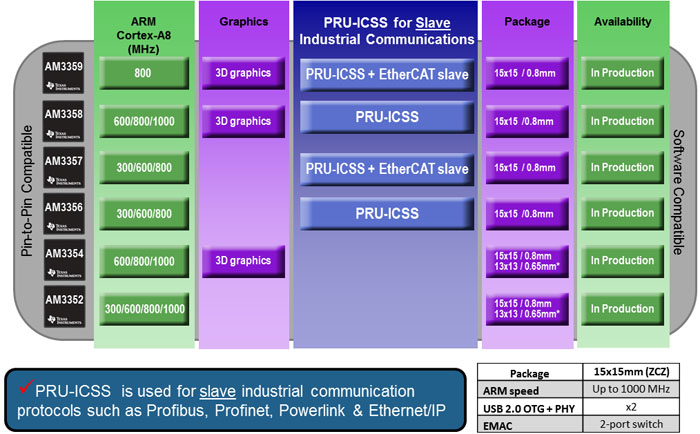

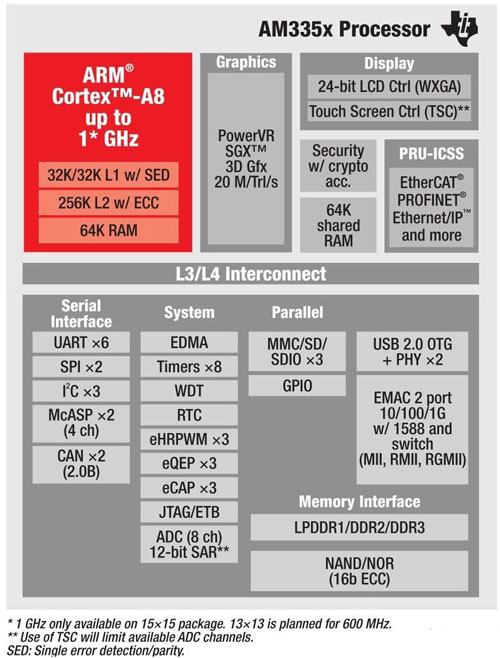

    AM335X系列处理器

    AM335x ARM Cortex™-A8 Processors
    Core Feature AM3352 AM3354 AM3356 AM3357 AM3358 AM3359
    Package 15x15mm, 0.8mm (ZCZ)
    CPU Speed (MHz) 300, 600, 800, 1000 600, 800,1000 300, 600,800 300, 600,800 600, 800,1000 800
    Core Internal Memory 64KB SRAM shared w/
    Data 32KB Cache, Programmable 32KB Cache
    On-chip L2 (KB) 256
    External Memory Interface DDR2/DDR3/DDR3L/mDDR (LPDDR), 2x16-bit, NAND ECC
    Graphics - 3D Graphics - 3D Graphics
    OS Support Linux, Android, RTOS, Windows Embedded, no-OS
    Other Hardware Acceleration Crypto Accelerator Crypto
    Accelerator
    2 PRU-ICSS
    Crypto Accelerator
    2 PRU-ICSS
    Crypto Accelerator   + EtherCAT slave support
    2 PRU-ICSS
    Crypto Accelerator
    2 PRU-ICSS
    Crypto Accelerator
    + EtherCAT slave support
    10/100/1000 EMAC 2 port switch
    USB 2.0 OTG + PHY 2
    Serial Ports 6 UART, 2 SPI, 3 I2C, 2 McASP, 2 CAN, 8 Timers
    System EDMA, WDT, RTC, 3 eQEP, 3 eCAP, JTAG, ADC (8ch)
    Parallel 3 MMC/SD/SDIO, GPIO

     产品功能图

    MYD-AM335X开发板是一款功能丰富的开发板,采用MYC-AM335X核心板加底板的方式,为嵌入式设计人员提供快捷简单的实践方式来评估TI AM335X处理器。是一款低功耗、低成本、性价比极高的开发板。如下图所示:

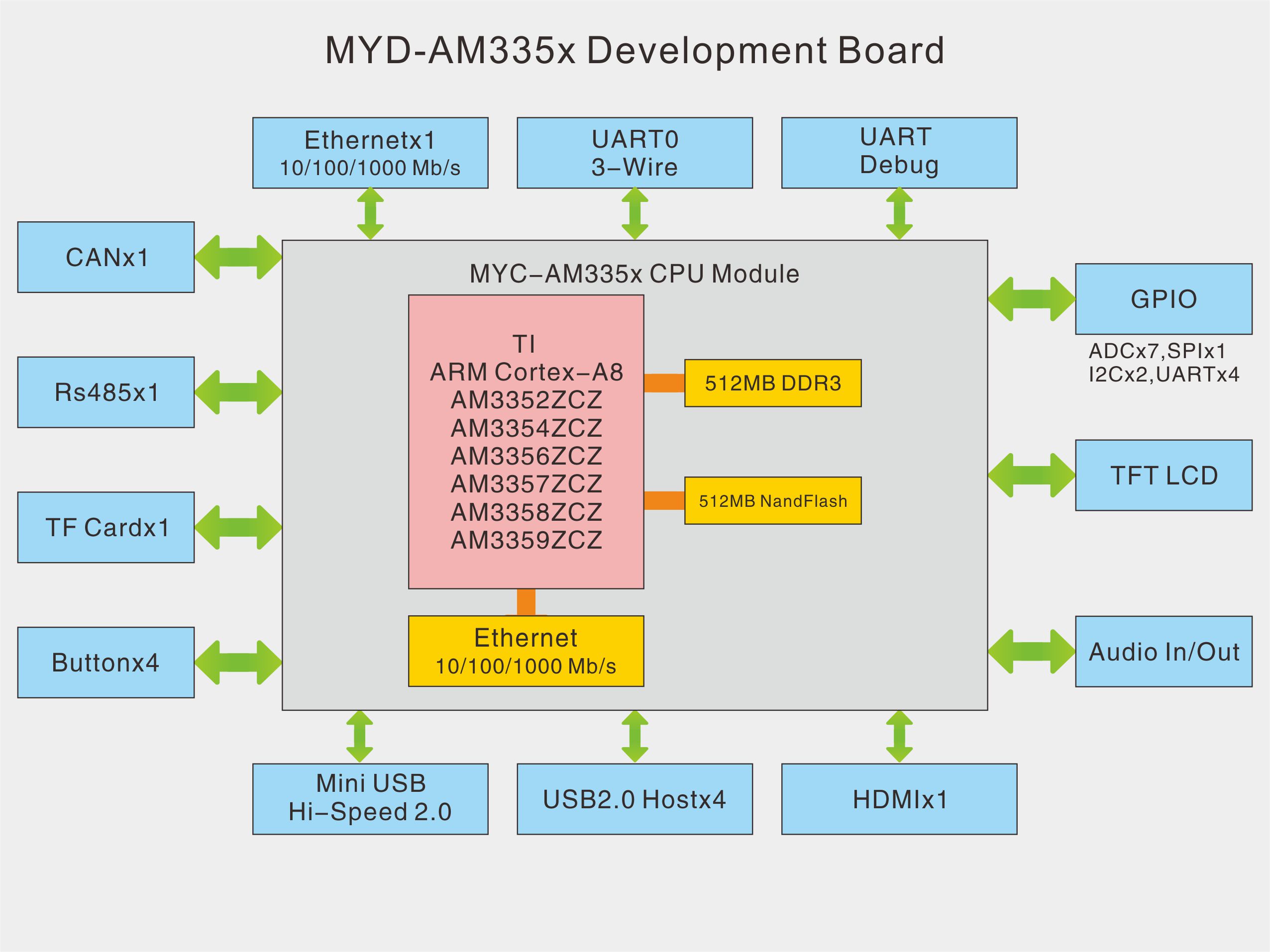

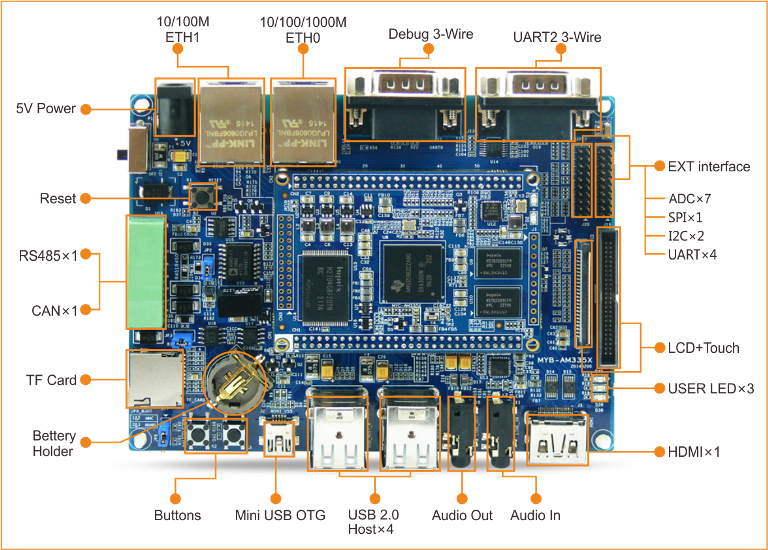

     图2 MYD-AM335X开发板功能标注图

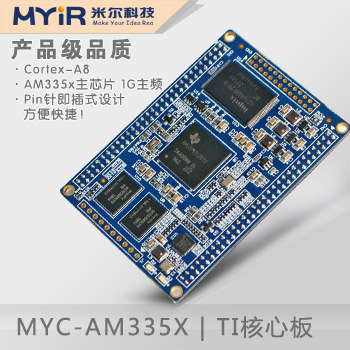

    核心板硬件资源

    项目 参数 配置
    CPU TI AM3352 (800MHz主频)
    TI AM3358 (1GHz主频)
    ARM Cortex-A8内核
    可选
    内存 256MB / 512MB DDR3 可选
    Flash 256MB / 512MB NandFlash 可选
    以太网 PHY芯片(千兆) 标配
    指示灯 一个电源指示灯(红色)和一个用户指示灯(绿色) 标配


    核心板引出接口信号

    项目 参数
    网口 2路千兆网口(RGMII接口)
    USB 可扩展2路独立USB OTG2.0
    串口 可扩展6路串口
    I2C 可扩展2路I2C总线
    CAN 1路DCAN总线
    SPI 可扩展1路SPI
    ADC 7路ADC
    PWM 2路PWM
    SDIO 3路SDIO

    底板外设资源(功能列表)

    项目 参数
    音频 1路音频3.5mm输出接口;1路双声道音频3.5mm输入接口

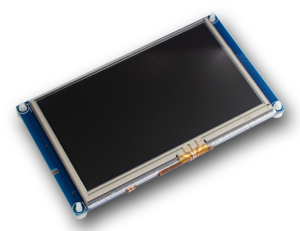

    显示 16位真彩色显示接口,默认480x272分辨率(4.3寸屏),支持 7寸屏(800 *480)
    USB 4路高速USB HOST接口
    1 路 MINI USB OTG接口
    串口 1个RS232调试串口DBGU(Debug Unit),3线
    1路普通串口UART2,3线
    RS485 1 路RS485接口 (带信号和电源隔离)
    TF 1 路TF卡接口
    CAN 1路CAN接口(信号和电源隔离)
    HDMI 1路高清HDMI输出接口
    Ethernet 2路10/100/1000Mbps以太网接口
    用户灯 2个用户灯/系统心跳灯(核心板:蓝色)
    按键 4个(1个复位键,3个用户键)
    电源指示灯 1个电源指示灯(底板:红色)
    用户扩展接口 7个ADC,1路SPI, 2路I2C,4路UART


    电气特性

    项目 参数
    工作温度 0~+70℃商业级
    -40~+ 85℃工业级
    环境温度  -50~100 ℃
