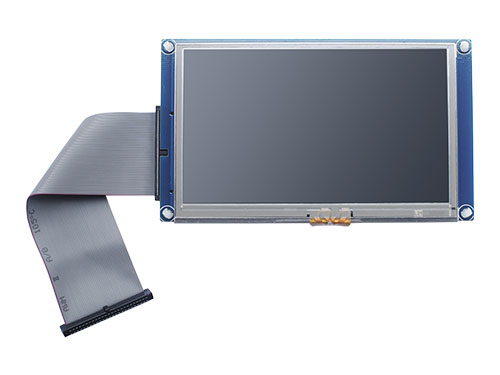

MY-TFT043RV2液晶模块


MY-TFT043RV2液晶模块由4.3寸TFT LCD(带电阻式触摸屏)及驱动底板组成,是为米尔科技ARM主板设计的配套LCD液晶显示模块。

MY-TFT043RV2液晶模块

规格参数
内容 参数值
屏幕大小 4.3(16:9) Inch
分辨率 480 RGB(H)x272(v)
显示模块外形尺寸 105.50(w)x67.20(H)x4.05(T)
视域尺寸 95.04(H)x53.86(V)
工作温度 -20 – 70度
存储温度 -30 – 80 度
排线接口类型1 50pin IDC排线,间距 1.27mm (25pinX2)
排线接口类型2 50PIN FPC排线,间距0.5MM
驱动底板外形尺寸 118mm X 69 mm

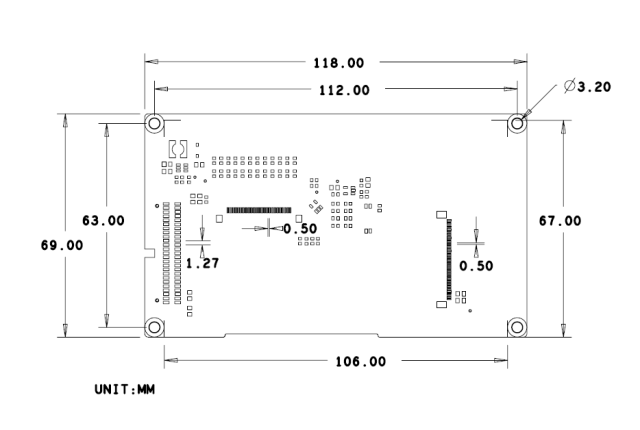

产品尺寸图


4.3寸屏产品尺寸图

信号定义列表

两种接口类型信号定义表

功能 IO管脚 管脚 管脚 IO管脚 功能
5V电源供电 +5V 1 2 +5V 5V电源供电
3.3V电源供电 +3V3 3 4 +3V3 3.3V电源供电
电源地 GND 5 6 GND 电源地
LCD 蓝色信号组(B0) BLUE0 7 8 BLUE1 LCD 蓝色信号组(B1)
LCD 蓝色信号组(B2) BLUE2 9 10 BLUE3 LCD 蓝色信号组(B3)
LCD 蓝色信号组(B4) BLUE4 11 12 BLUE5 LCD 蓝色信号组(B5)
LCD 蓝色信号组(B6) BLUE6 13 14 BLUE7 LCD 蓝色信号组(B7)
LCD 绿色信号组(G0) GREEN0 15 16 GREEN1 LCD 绿色信号组(G1)
LCD 绿色信号组(G2) GREEN2 17 18 GREEN3 LCD 绿色信号组(G3)
LCD 绿色信号组(G4) GREEN4 19 20 GREEN5 LCD 绿色信号组(G5)
LCD 绿色信号组(G6) GREEN6 21 22 GREEN7 LCD 绿色信号组(G7)
LCD 红色信号组(R0) RED0 23 24 RED1 LCD 红色信号组(R1)
LCD 红色信号组(R2) RED2 25 26 RED3 LCD 红色信号组(R3)
LCD 红色信号组(R4) RED4 27 28 RED5 LCD 红色信号组(R5)
LCD 红色信号组(R6) RED6 29 30 RED7 LCD 红色信号组(R7)
电源地 GND 31 32 BL_CN 背光调节信号(PWM)
LCD供电使能信号(高有效) PWR_EN 33 34 DISP LCD 显示使能
空信号(无效) DNP 35 36 DNP 空信号(无效)
空信号(无效) DNP 37 38 DNP 空信号(无效)
PWR_EN GND 39 40 VDEN LCD 数据使能信号
LCD 垂直同步信号 VSYNC 41 42 HSYNC LCD 水平同步信号
LCD 像素时钟 VCLK 43 44 GND 电源地
触摸屏 XR 信号 TP_XR 45 46 TP_XL 触摸屏 XL 信号
触摸屏 YD 信号 TP_YD 47 48 TP_YU 触摸屏 YD信号
空信号(无效) DNP 49 50 GND 电源地

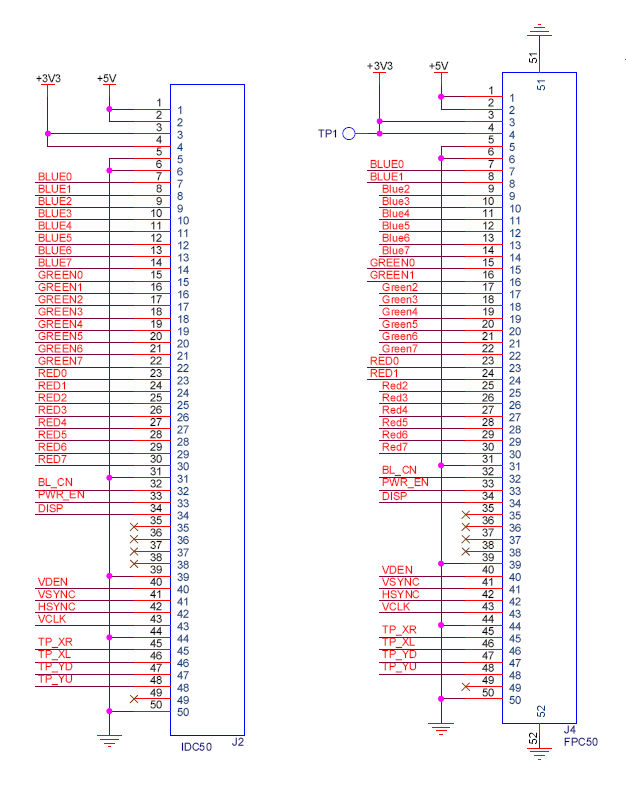

引脚图


支持产品列表

MY-TFT043RV2 4.3寸触摸屏模块(分辨率480x272)支持以下米尔产品

NO 产品名称
1 MYD-AM335X开发板
2 MYD-AM335X-Y开发板
3 MYD-AM335X-J开发板
4 Z-turn Board + Z-turn IO Cape
5 MYD-SAMA5D3X开发板
6 MYD-SAMA5D3X-C开发板
7 MYD-SAM9X5开发板
8 MYD-SAM9X5-V2开发板
9 MYS-SAM9X5单板
10 MYS-SAM9G45单板
11 MYD-IMX28X开发板
12 MYD-LPC437X开发板
13 MYD-LPC185X开发板
14 MYD-LPC1788开发板
