MYC-SAMA5D3X核心板

热销中... | taobao 米尔淘宝店 | taobao 联系米尔
  • ARM Cortex-A5内核,主频536MHz
  • ATSAMA5D3X系列处理器
  • 512MB DDR2 SDRAM,可选256MB DDR2 SDRAM
  • 256MB NandFlash,4MB DataFlash,16MB NorFlash
  • 集成千兆网口芯片
  • 采用工业级器件,200PIN DDR金手指接口,稳定适用于各种现场环境
  • 完美支持Linux3.6.9/Android4.0.4
  MYC-SAMA5D3X是基于ATMEL SAMA5D31/SAMA5D33/SAMA5D34/SAMA5D35/SAMA5D36芯片ARM Cortex-A5内核的最新处理器的系列核心板,工作频率高达536MHz,并集成512MB DDR2 SDRAM,256MB NandFlash,4MB DataFlash,16MB NorFlash内存资源和丰富的信号接口,构成一个最小嵌入式系统。该系列产品包括4款核心板,如下:
MYC-SAMA5D31核心板(基于ATMEL公司ATSAMA5D31芯片)
MYC-SAMA5D33核心板(基于ATMEL公司ATSAMA5D33芯片)
MYC-SAMA5D34核心板(基于ATMEL公司ATSAMA5D34芯片)
MYC-SAMA5D35核心板(基于ATMEL公司ATSAMA5D35芯片)
MYC-SAMA5D36核心板(基于ATMEL公司ATSAMA5D36芯片)

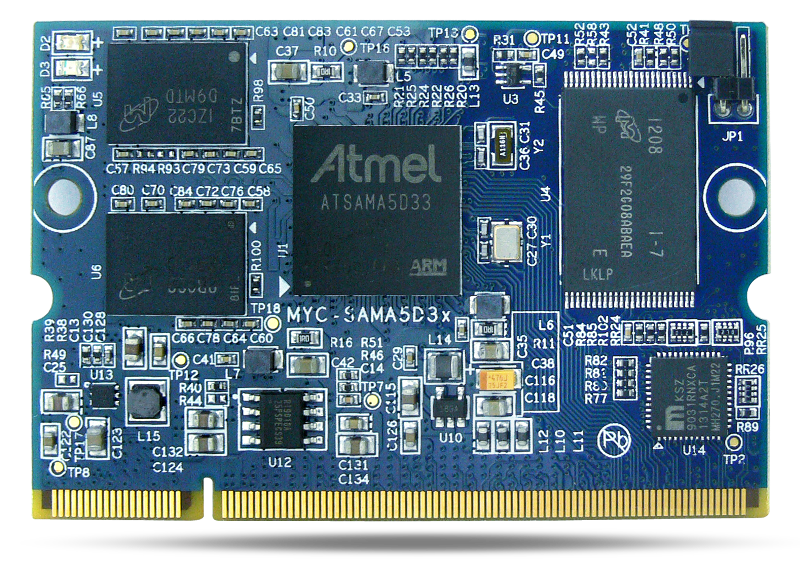

MYC-SAMA5D3X 核心板

产品选型比较

产品 MYC-SAMA5D31 MYC-SAMA5D33 MYC-SAMA5D34 MYC-SAMA5D35 MYC-SAMA5D36
10/100网口 1 0 0 1 1
10/100/1000M网口
0 1 1 1 1
UART 6 4 4 6 6
LCD 1 1 1 0 1
CAN 0 0 2 2 2

应用领域

  工业控制,医疗器械,汽车电子,消费电子,手持设备等。

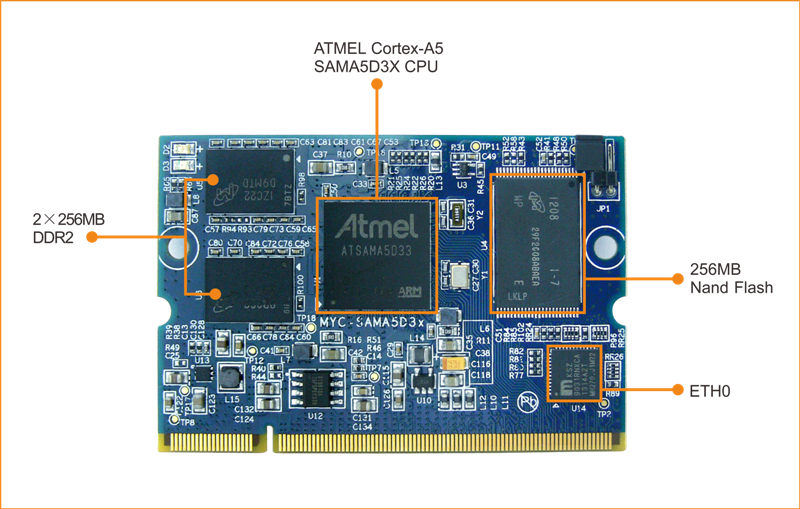

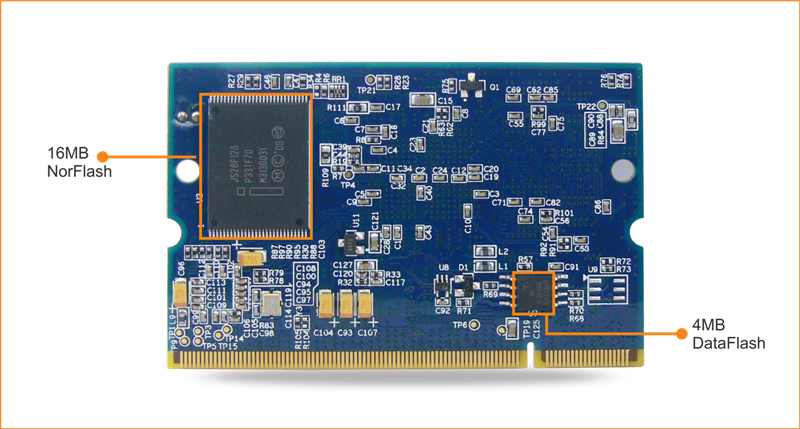

功能标注图

硬件资源

CPU 单元
  • ATSAMA5D31 / ATSAMA5D33 / ATSAMA5D34 / ATSAMA5D35 / ATSAMA5D36(32位处理器)
  • ARM® Cortex-A5处理器,536MHz运行频率
  • 32KB数据Cache,32KB指令Cache,内存管理单元MMU
  • 128KB片内SRAM,160KB片内ROM
  • 3路I2C,2 路SPI
  • 4路16位PWM
  • 12路12位ADC
  • 最多160个GPIO

核心板硬件资源

  • 256MB NandFlash,4MB Data Flash和16MB Nor Flash
  • 512MB DDR2 SDRAM,32bit数据总线,可选256MB DDR2 SDRAM
  • 10/100/1000Mb/s以太网接口
  • USB:最多可扩展3路USB
  • 串口:最多可扩展6路串口
  • I2C:可扩展3路I2C总线
  • SPI:可扩展2路SPI
  • ADC:12路12位
  • GPIO:最多160路GPIO
  • 1个电源指示灯(红色)
  • 1个用户灯/系统心跳灯(蓝色)

测试底板(MYD-SAMA5D3X底板)外设接口

  • 1路音频3.5mm输入接口
  • 1路双声道音频3.5mm输出接口
  • 1路麦输入接口
  • 1路电话接口
  • 24位真彩色
  • 默认480x272分辨率(4.3寸屏),最高可支持1280 x720
  • 1路MMC/SD卡接口
  • 1路TF卡接口
  • 串口
    • 1路调试串口DBGU(Debug Unit),3线
    • 1路普通串口UART1,5线
  • 1路RS485接口
  • 2路CAN接口
  • 1路HDMI接口
  • 2路高速USB HOST接口
  • 1路mini USB HOST/Device接口
  • 1路10/100Mb/s以太网接口
  • 1路调试接口:20-pin,2.54mm标准JTAG接口
  • 1个电源指示灯(底板:红色)
 MYC-SAMA5D3X 核心板引脚定义下载

电气特性

  • 工作温度:
    • 工业级,-40~+85℃
    • 商业级, 0~+70℃
  • 环境温度: -50~100 ℃
  • 环境湿度: 20%~90%,非冷凝
  • 机械尺寸:45mm x 67.6 mm,厚 1.0mm,30g
  • PCB规格:8层板设计,沉金工艺,独立的接地信号层,无铅;
  • 电气指标:DC 3.3V/1A
  • 系统功耗:约3.3V/0.26A
  • 接口类型:1.8V 200PIN DDR,金手指接口

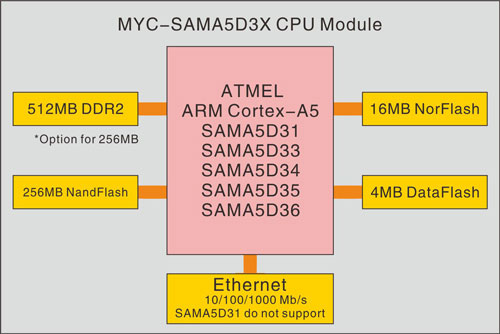

功能框图

MYC-SAMA5D3X核心板功能框图

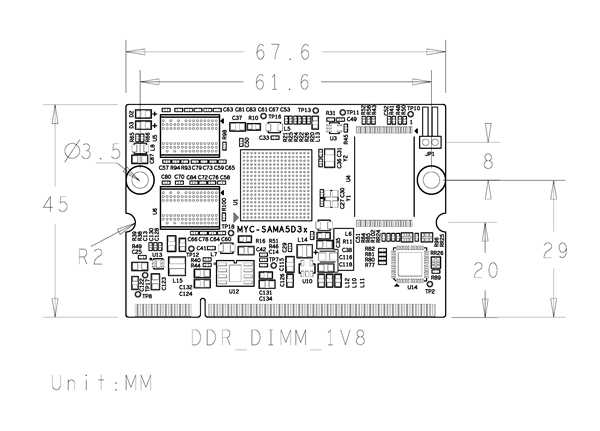

机械尺寸图

MYC-SAMA5D3X 核心板机械尺寸图
软件资源

Linux3.6.9操作系统

  • Linux版本:Linux 3.6.9
  • 交叉编译器:gcc 4.7.3 (Linaro GCC 2013.04)
  • 启动方式:支持以太网或Nandflash引导系统
  • 文件系统格式:UBI文件系统
  • 文件系统支持:UBIFS/JFFS2/RAMFS/EXT2/EXT3/FAT
  • 驱动支持:4.3/7.0寸LCD,触摸屏,串口,RTC,10M/100M网卡,10M/100M/1000M网卡,SD/MMC/TF卡,USB Host,USB OTG,NANDFLASH,CAN,RS485,LED,HDMI,按键,音频输入/输出
Android4.0.4操作系统
  • Android版本:Android 4.0.4 Ice Cream Sandwich(冰激凌三明治)
  • Linux内核版本:Linux 3.6.9
  • 启动方式:Nandflash引导
  • 文件系统格式:UBI文件系统
  • 驱动支持:4.3/7.0寸LCD,触摸屏,串口,RTC,10M/100M/1000M网卡,SD/MMC/TF卡,USB Host,USB OTG,NANDFLASH,LED,HDMI,按键,音频输入/输出
  • 扩展系统工具:触摸屏校准工具,以太网配置工具

配套及相关产品
可选择的配套产品 可选择的同类产品

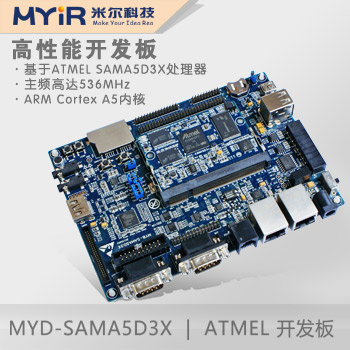

myd-sama5d3x开发板 MCC-SAMA5D3X-C核心板
产品测评与相关新闻

爱板网:MYD-SAM9X5让位,升级版MYD-SAMA5D3“汹涌来袭”
爱板网:MYD-SAMA5D3后续之Android系统
配置清单

MYC-SAMA5D3X核心板1块
DVD产品光盘1张

多功能、高性能、低功耗、嵌入式 MPU

基于 ARM® Cortex-A5 处理器的 Atmel® SAMA5D3 系列嵌入式微处理器单元 (eMPU) 能够以低于 200mW 的功耗提供高达 536MHz (850DMIPS) 的处理能力,从而为成本敏感型工业和消费应用提供了一个高性能、低功耗平台。


关键特性

  • 高性能架构 — SAMA5D3 系列基于带浮点运算单元的 ARM Cortex-A5 内核,堪称是那些需要高精度计算和快速数据处理的应用的理想之选。具有 64 位内部总线架构和 32 位宽 DDR 控制器,能够以高达 166MHz 的频率运行,提供高达 1328MB/s 的带宽
  • 市场领先的低功耗优势 — SAMA5D3 系列堪称是电池供电应用的理想之选,以最大速度运行时功耗低于 200mW,以低功耗模式运行时功耗低于 0.5mW
  • 用于连接和用户界面应用的全面外设集 — 包括千兆位和 10/100 以太网、多达三个 HS USB 端口、双 CAN、三个 SDIO/SD/MMC、UART、SPI、TWI、软调制解调器、带有图形加速器的 LCD 控制器、相机接口、12 位 ADC 以及 32 位定时器等
  • 最先进的安全性 — 包括安全引导、高级加密标准 (AES)/三重数据加密标准 (DES) 加密引擎、安全哈希算法 (SHA) 和真正的随机号码生成器 (TRNG)
  • 低系统成本 — 0.8mm 球间距封装降低了 PCB 设计的复杂性。简单的电源管理方案和匹配 DDR 线路的阻抗减少了对外部元件的需求。三个 USB 端口节省了外部 USB 集线器的成本。
  • 广泛的生态系统 — 随附免费 Atmel Linux® 和 Android™ 端口及 Qt SDK,以及一套完整的面向非操作系统用户的 C 示例。这一服务由多个软件和硬件合作伙伴共同完成。


器件说明
  • ATSAMA5D31 -- ARM Cortex-A5 嵌入式MPU处理器,536MHz,支持Linux,FPU,LCD控制器,10/100以太网,安全协议
  • ATSAMA5D33 -- ARM Cortex-A5 嵌入式MPU处理器,536MHz,支持Linux,FPU,LCD控制器,千兆以太网,安全协议
  • ATSAMA5D34 -- ARM Cortex-A5 嵌入式MPU处理器,536MHz,支持Linux,FPU,LCD控制器,千兆以太网,双CAN,安全协议
  • ATSAMA5D35 -- ARM Cortex-A5 嵌入式MPU处理器,536MHz,支持Linux,FPU,双网口,双CAN,安全协议
序号 软件名称
更新时间 大小 下载
1     MYD-SAMA5D3X底板底座用户手册 2013.09.09 359 KB download下载
2     MYD-SAMA5D3X开发板用户手册 2013.08.21 3.31 MB download下载
3     MYC-SAMA5D3X核心板用户手册 2013.08.21 1.31 MB download下载
4     MYC-SAMA5D3X系列核心板引脚定义说明 2013.08.20 332 KB download下载
5     ATMEL SAMA5D3 数据手册 2013.08.20 11.18 MB download下载
6     ATMEL SAMA5D3 芯片简介 2013.08.20 530 KB download下载
