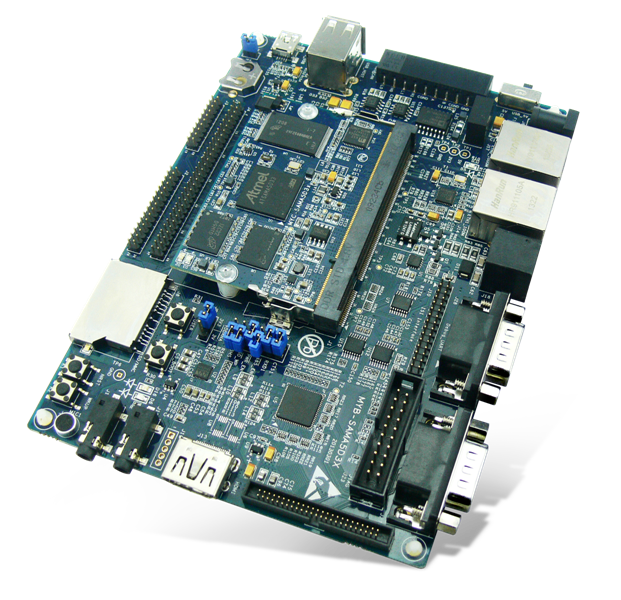

  • ARM Cortex-A5内核,主频536MHz,ATSAMA5D3X系列处理器
  • 512MB DDR2 SDRAM
  • 256MB NandFlash,4MB DataFlash,16MB NorFlash
  • 2×串口,2×USB HOST,1× Mini USB,2×网口
  • MMC/SD卡接口,TF卡接口,CAN接口,HDMI接口等
  • 默认480×272分辨率,最高可支持1280×720
  • MYD-SAMA5D31/33/34/36支持4.3/7寸触摸屏
  • 核心模块+定制接口底板应用
  • 完美支持Linux 3.6.9/Android 4.0.4

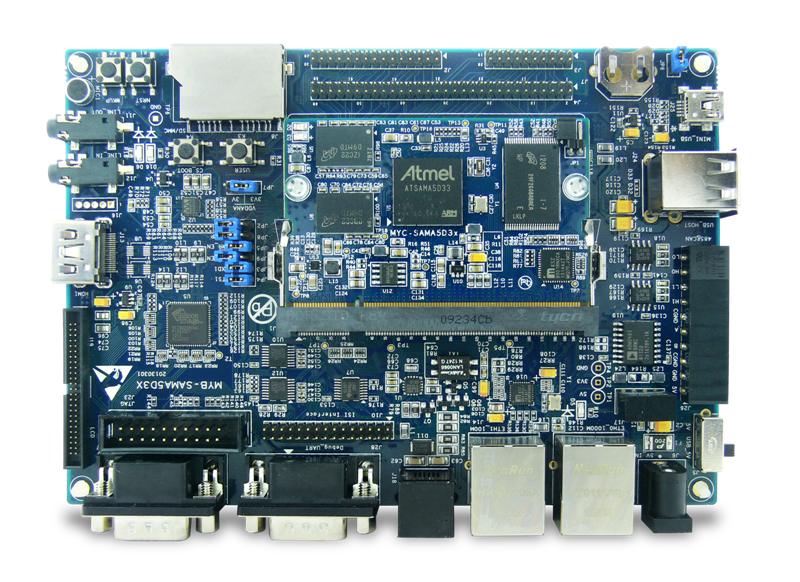

  MYD-SAMA5D3X系列开发板是一款基于ATMEL SAMA5D3X处理器(SAMA5D31, SAMA5D33,SAMA5D34,SAMA5D35,SAMA5D36)ARM Cortex A5内核的全功能评估工具,主频高达536MHz,外扩512MB DDR2 SDRAM,256MB NandFlash,4MB DataFlash,16M NorFlash。主板板载2路串口,2路USB HOST,1路mini USB HOST/Device,2路网口, MMC/SD卡接口,TF卡接口,CAN接口,HDMI接口等,支持Linux 3.6.9,Android 4.0.4操作系统,资料提供包括用户手册,PDF原理图,外扩接口驱动,BSP源码包,开发工具等。为开发者提供了完善的软件开发环境,降低产品开发周期,实现产品快速上市。
  该系列产品由 MYB-SAMA5D3X 通用底板和 MYC-SAMA5D3X 系列核心板组成,产品系列包括 4 款开发板,分别为:
MYD-SAMA5D31开发板(基于ATMEL公司ATSAMA5D31芯片)
MYD-SAMA5D33开发板(基于ATMEL公司ATSAMA5D33芯片)
MYD-SAMA5D34开发板(基于ATMEL公司ATSAMA5D34芯片)
MYD-SAMA5D35开发板(基于ATMEL公司ATSAMA5D35芯片)
MYD-SAMA5D36开发板(基于ATMEL公司ATSAMA5D36芯片)
产品选型比较

产品 MYD-SAMA5D31 MYD-SAMA5D33 MYD-SAMA5D34 MYD-SAMA5D35 MYD-SAMA5D36
10/100网口 1 0 0 1 1
10/100/1000M网口
0 1 1 1 1
UART 2 2 2 2 2
LCD 1 1 1 0 1
CAN 0 0 2 2 2


  工业控制,医疗器械,汽车电子,消费电子,手持设备等。

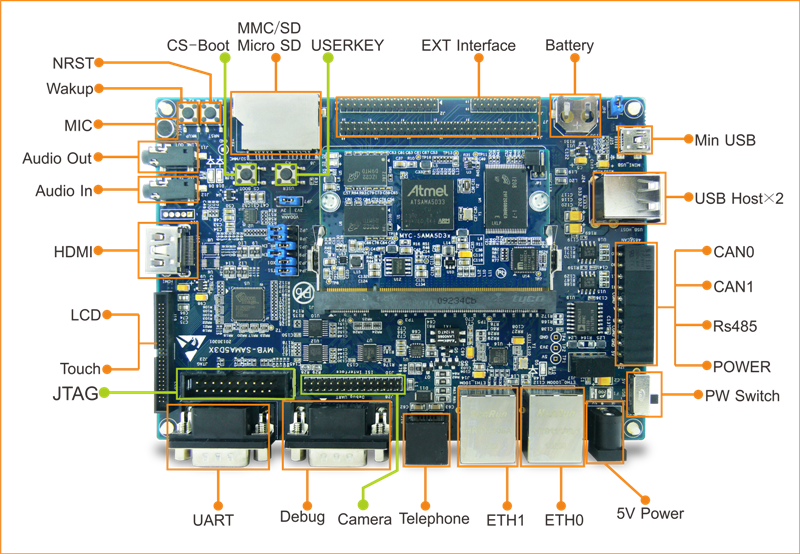

功能标注图



硬件资源

CPU 单元

  • ATSAMA5D31 / ATSAMA5D33 / ATSAMA5D34 / ATSAMA5D35 / ATSAMA5D36(32位处理器)
  • ARM® Cortex-A5处理器,536MHz运行频率
  • 32KB数据Cache,32KB指令Cache,内存管理单元MMU
  • 128KB片内SRAM,160KB片内ROM
  • 3路I2C,2 路SPI
  • 4路16位PWM
  • 12路12位ADC
  • 最多160个GPIO

核心板(MYC-SAMA5D3X系列)硬件资源

  • 256MB NandFlash,4MB DataFlash和16MB NorFlash
  • 512MB DDR2 SDRAM,32bit数据总线,可选256MB DDR2 SDRAM
  • 1个10/100/1000Mb/s以太网接口(SAMA5D31不支持)
  • 1个电源指示灯(红色)
  • 1个用户灯/系统心跳灯(蓝色)

底板外设资源

  • 1路音频3.5mm输入接口
  • 1路双声道音频3.5mm输出接口
  • 1路麦输入接口
  • 1路电话接口
  • 24位真彩色
  • 默认480x272分辨率(4.3寸屏),最高可支持1280 x720(SAMA5D35不支持)
  • 1路MMC/SD卡接口
  • 1路TF卡接口
  • 串口
    • 1路调试串口DBGU(Debug Unit)3线
    • 1路普通串口UART1 5线
  • 1路RS485接口
  • 2路CAN接口
  • 1路HDMI接口
  • 2路高速USB HOST接口
  • 1路mini USB HOST/Device接口
  • 1路10/100Mb/s以太网接口(SAMA5D33/SAMA5D34不支持)
  • 1路调试接口:20-pin,2.54mm标准JTAG接口
  • 1个电源指示灯(底板:红色)

电气特性

产品尺寸:
  • 底板,154mm x 110mm
  • 核心板,45mm x 67.6 mm,厚1.0mm,30g
  • PCB板层:
    • 底板,4层,沉金工艺生产,独立的接地信号层,无铅
    • 核心板,8层
  • 电源供电:
    • 底板,5V/2A
    • 核心板,3.3V/0.5A
  • 调试接口:20-pin,2.54mm标准JTAG接口
  • 核心板接口类型:1.8V 200PIN DDR,金手指接口
  • 工作温度:
    • 工业级,-40~+85℃
    • 商业级, 0~+70℃
  • 环境温度:-50~+100℃
  • 环境湿度:20%~90%,非冷凝
  • 系统功耗:
    • 底板,约5V/0.25A
    • 底板+核心板,约5V/0.33A
    • 底板+核心板+4.3寸屏,约5V/0.42A

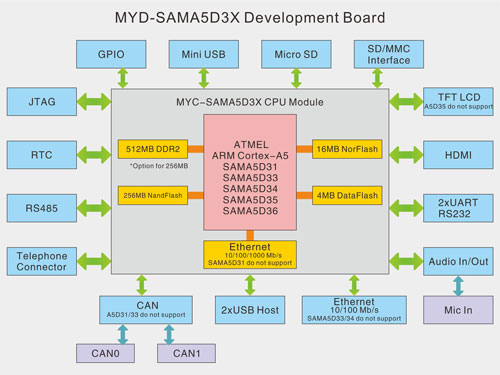

功能框图

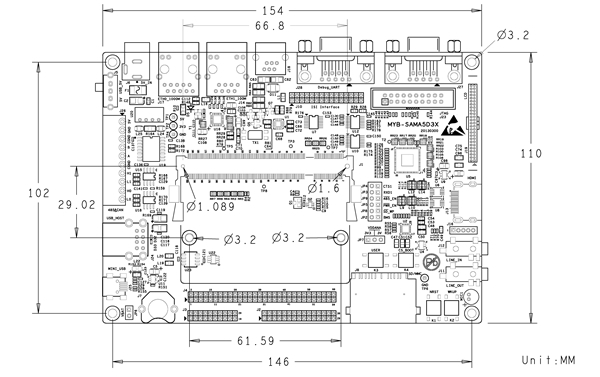

机械尺寸图


软件资源

Linux3.6.9操作系统
类别 名称 描述 提供源码
引导程序 Bootstrap 一级引导程序
u-boot 二级引导程序
Linux内核 Linux 3.6.9 专为MYD-SAMA5D3X的硬件制定的Linux内核
设备驱动 USB Host USB Host驱动,支持OHCI和EHCI两种传输模式
USB Device USB Device驱动(Gadget)
GigaEthernet Gmac千兆以太网驱动
CAN CAN驱动
Ethernet 10/100M以太网驱动
MMC / SD / TF MMC/SD/TF卡驱动
NandFlash NandFlash/SmartMedia驱动
TWI(I2C) I2C驱动
SPI SPI驱动
WM8904 WM8904音频驱动
LCD Controller LCD屏驱动,支持4.3寸,可扩展7寸液晶屏
RTC RTC时钟驱动
TouchScreen 4线电阻触摸屏驱动
PWM PWM(脉宽调制)驱动
USART 串口驱动
HDMI HDMI接口驱动,提供二进制KO文件
LED LED驱动,包括GPIO LED和PWM LED驱动
文件系统 Buildroot 支持Qt图形界面应用程序的Buildroot文件系统

Android4.0.4操作系统
类别 名称 描述 提供源码
引导程序 AT91Bootstrap 用来引导Uboot
Uboot 1.支持NandFlash擦除读写
2.支持网络下载映像
3.支持设置、保存环境变量
4.支持内存内容显示、对比、修改
5.支持bootm、bootargs设置
Linux内核 Linux 3.6.9 专为MYD-SAMA5D3X的硬件制定的Linux内核
设备驱动 ETH0 网口驱动
USART1、DBGU 串口驱动
USB USB_HOST*2、USB_OTG驱动
HDMI HDMI接口驱动,提供二进制KO文件
MMC/SD/TF MMC/SD/TF驱动
LCD+touch LCD屏驱动
GPIO驱动 GPIO驱动
文件系统 Android4.0.4文件系统 提供二进制镜像文件
配套及相关产品
可选择的配套产品 可选择的同类产品
MYC-SAMA5D3X核心板 myd-sama5d3x-c核心板
产品测评与相关新闻

爱板网:MYD-SAM9X5让位,升级版MYD-SAMA5D3“汹涌来袭”
爱板网:MYD-SAMA5D31后续之Android系统
名称 型号 处理器  内存 NandFlash 工作温度
MYD-SAMA5D3X MYD-JA5D36-256N256D-I SAMA5D36  256MB 256MB 工业级
MYD-JA5D36-256N512D-C SAMA5D36  512MB 256MB 商业级
MYD-JA5D36-256N512D-I SAMA5D36 512MB 256MB 工业级
配置清单
MYD-SAMA5D3X开发板1块
1.5米交叉网线1条
1.5米MiniUSB 2.0连接线1条
5V/2A直流电源适配器1个

串口线1条
DVD产品光盘1张
4.3寸LCD触摸屏1块(选配)
MYD-SAMAD35除外
MY-CAM001U USB摄像头模块(选配)
MY-WF003U USB WIFI模块(选配)

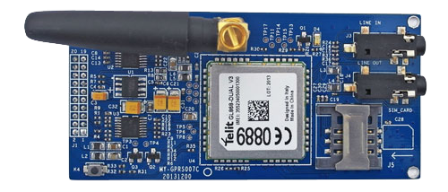

MY-GPRS007C GPRS模块(选配)
MY-GPS008C GPS模块(选配)

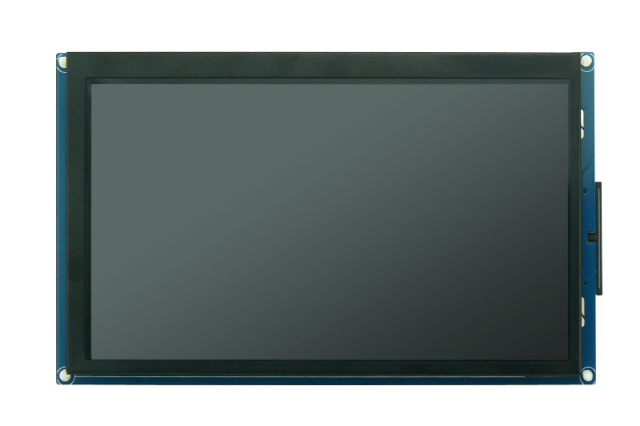

MY-TFT070CV2
7寸电容式触摸屏(选配)
MY-TFT070RV2
7寸电阻式触摸屏(选配)

 MYIR全系列产品模块支持列表

多功能、高性能、低功耗、嵌入式 MPU

基于 ARM® Cortex-A5 处理器的 Atmel® SAMA5D3 系列嵌入式微处理器单元 (eMPU) 能够以低于 200mW 的功耗提供高达 536MHz (850DMIPS) 的处理能力,从而为成本敏感型工业和消费应用提供了一个高性能、低功耗平台。


关键特性

  • 高性能架构 — SAMA5D3 系列基于带浮点运算单元的 ARM Cortex-A5 内核,堪称是那些需要高精度计算和快速数据处理的应用的理想之选。具有 64 位内部总线架构和 32 位宽 DDR 控制器,能够以高达 166MHz 的频率运行,提供高达 1328MB/s 的带宽
  • 市场领先的低功耗优势 — SAMA5D3 系列堪称是电池供电应用的理想之选,以最大速度运行时功耗低于 200mW,以低功耗模式运行时功耗低于 0.5mW
  • 用于连接和用户界面应用的全面外设集 — 包括千兆位和 10/100 以太网、多达三个 HS USB 端口、双 CAN、三个 SDIO/SD/MMC、UART、SPI、TWI、软调制解调器、带有图形加速器的 LCD 控制器、相机接口、12 位 ADC 以及 32 位定时器等
  • 最先进的安全性 — 包括安全引导、高级加密标准 (AES)/三重数据加密标准 (DES) 加密引擎、安全哈希算法 (SHA) 和真正的随机号码生成器 (TRNG)
  • 低系统成本 — 0.8mm 球间距封装降低了 PCB 设计的复杂性。简单的电源管理方案和匹配 DDR 线路的阻抗减少了对外部元件的需求。三个 USB 端口节省了外部 USB 集线器的成本。
  • 广泛的生态系统 — 随附免费 Atmel Linux® 和 Android™ 端口及 Qt SDK,以及一套完整的面向非操作系统用户的 C 示例。这一服务由多个软件和硬件合作伙伴共同完成。


器件说明
  • ATSAMA5D31 -- ARM Cortex-A5 嵌入式MPU处理器,536MHz,支持Linux,FPU,LCD控制器,10/100以太网,安全协议
  • ATSAMA5D33 -- ARM Cortex-A5 嵌入式MPU处理器,536MHz,支持Linux,FPU,LCD控制器,千兆以太网,安全协议
  • ATSAMA5D34 -- ARM Cortex-A5 嵌入式MPU处理器,536MHz,支持Linux,FPU,LCD控制器,千兆以太网,双CAN,安全协议
  • ATSAMA5D35 -- ARM Cortex-A5 嵌入式MPU处理器,536MHz,支持Linux,FPU,双网口,双CAN,安全协议


序号 软件名称
更新时间 大小 下载
1     MYD-SAMA5D3X底板底座用户手册 2013.09.09 359 KB download下载
2     MYD-SAMA5D3X开发板用户手册 2013.08.21 3.31 MB download下载
3     MYC-SAMA5D3X核心板用户手册 2013.08.21 1.31 MB download下载
4     MYC-SAMA5D3X系列核心板引脚定义说明 2013.08.20 332 KB download下载
5     ATMEL SAMA5D3 数据手册 2013.08.20 11.18 MB download下载
6     ATMEL SAMA5D3 芯片简介 2013.08.20 530 KB download下载
