MYD-SAMA5D3X-C开发板

热销中... | taobao 米尔淘宝店 | taobao 联系米尔
  • ARM Cortex-A5内核,主频536MHz,ATSAMA5D3X系列处理器
  • 512MB DDR2 SDRAM
  • 256MB NandFlash,4MB DataFlash,64KB EEPROM
  • 1×串口,2×USB HOST,1× Mini USB,1×网口
  • MMC/SD卡接口,TF卡接口,CAN接口等
  • 默认480×272分辨率,最高可支持1280×720
  • MYD-SAMA5D31/33/34/36支持4.3/7寸触摸屏
  • 核心模块+定制接口底板应用
  • 完美支持Linux 3.6.9/Android 4.0.4

    MYD-SAMA5D3X-C开发板是一款基于ATMEL SAMA5D3X处理器(SAMA5D31, SAMA5D33,SAMA5D34,SAMA5D35,SAMA5D36)ARM Cortex A5内核的全功能评估工具,主频高达536MHz,外扩256/512MB DDR2 SDRAM,256MB NandFlash,4MB DataFlash,64KB EEPROM。主板板载7路串口,2路USB HOST,1路mini USB HOST/Device,1路千兆网口, MMC/SD卡接口,CAN接口,RS485接口等,支持Linux, Android操作系统,资料提供包括用户手册,PDF原理图,外扩接口驱动,BSP源码包,开发工具等。为开发者提供了完善的软件开发环境,降低产品开发周期,实现产品快速上市。
    该系列产品由 MYB-SAMA5D3X-C 通用底板和 MCC-SAMA5D3X-C 核心板组成,产品系列包括 5 款开发板,分别为:


  • MYD-SAMA5D31-C开发板(基于ATMEL公司ATSAMA5D31芯片)
  • MYD-SAMA5D33-C开发板(基于ATMEL公司ATSAMA5D33芯片)
  • MYD-SAMA5D34-C开发板(基于ATMEL公司ATSAMA5D34芯片)
  • MYD-SAMA5D35-C开发板(基于ATMEL公司ATSAMA5D35芯片)
  • MYD-SAMA5D36-C开发板(基于ATMEL公司ATSAMA5D36芯片)

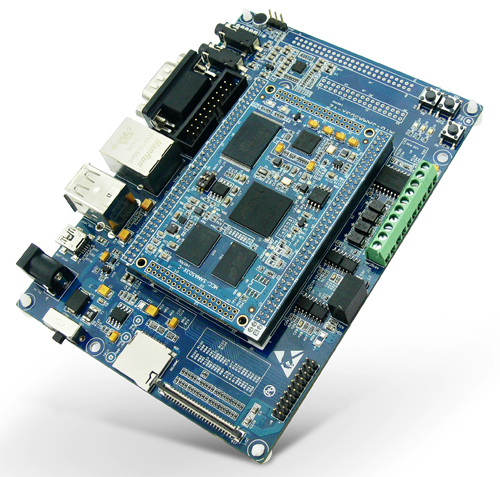

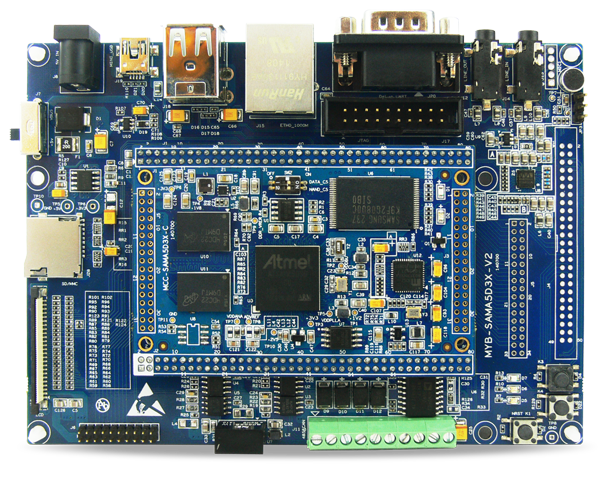

图1 MYD-SAMA5D3X-C开发板

     产品功能图

    MYD-SAMA5D3X-C开发板是一款功能丰富的开发板,采用MCC-SAMA5D3X-C核心板加底板的方式,为嵌入式设计人员提供快捷简单的实践方式来评估 ATMEL SAMA5D3X系列处理器。是一款低功耗、低成本、性价比极高的开发板。如下图所示:


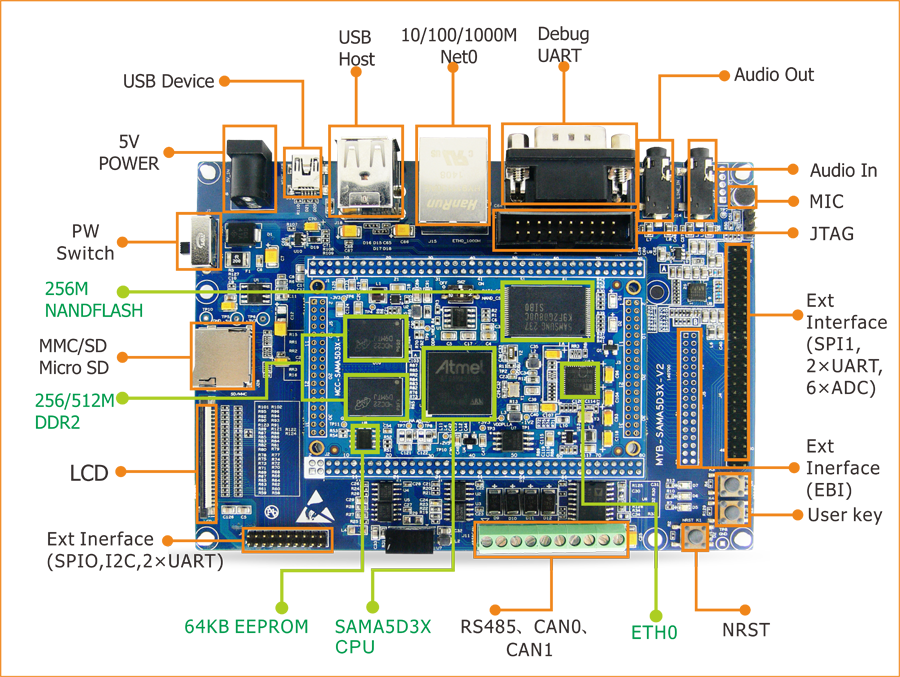

     图2 MYD-SAMA5D3X-C开发板功能标注图

    产品选型对比
    产 品

    MYD-SAMA5D31-C

    MYD-SAMA5D33-C MYD-SAMA5D34-C MYD-SAMA5D35-C MYD-SAMA5D36-C
    芯 片 ATSAMA5D31 ATSAMA5D33 ATSAMA5D34 ATSAMA5D35 ATSAMA5D36
    千兆网口 0 1 1 1 1
    LCD 1 1 1 0 1
    CAN 0 0 2 2 2
    串 口 2 2 2 2 2


    核心板硬件资源

    项目 参数 配置
    CPU ATMEL  ATSAMA5D31/ATSAMA5D36 ARM® Cortex-A5处理器 可选
    主频 536MHz 标配
    内存 256MB/512MB DDR2 SDRAM 可选
    Flash 256MB NandFlash,4MB DataFlash 标配
    EEPROM 64KB EEPROM 标配
    以太网 1路10/100/1000M,用户可用J2上的PC0-PC9扩展多一路 标配
    指示灯 一个电源指示灯(红色)和一个用户指示灯(蓝色) 标配


    核心板引出接口信号

    项目 参数
    网口 1路千兆网口,用户可用J2上的PC0-PC9扩展多一路
    USB 可扩展3路USB(2路高速USB HOST,1路MINI USB HOST/Device)
    串口 可扩展7路串口
    I2C 可扩展2路I2C总线
    CAN 2路CAN总线
    SPI 可扩展1路SPI
    ADC 12路12位
    总线 可扩展16位数据总线和8位地址总线
    GPIO 最多159路GPIO
    SDIO 3路

    底板外设资源(功能列表)

    项目 参数
    音频 1路音频3.5mm输入接口,1路耳麦输入接口
    1路双声道音频3.5mm输出接口
    显示 24位真彩色显示接口,默认480x272分辨率(4.3寸屏),最高可支持2048x2048
    USB 2路高速USB接口(HOST)
    1路mini USB HOST/Device接口
    串口 1路调试串口DBGU(Debug Unit),3线
    RS485 1 路RS485接口
    MMC/SD卡 1 路MMC/SD卡接口
    CAN 2路
    Ethernet 1路10/100/1000Mb/s以太网接口
    JTAG 1路调试接口:20-pin,2.54mm标准JTAG接口
    用户灯 3个用户灯/系统心跳灯
    按键 1个复位按键,2个用户按键
    电源指示灯 1个电源指示灯(底板:红色),2个用户灯(底板:红色和蓝色)
    用户扩展接口 6路ADC,2路SPI,2路SDIO,6路串口,1路I2C,16位数据总线,8位地址总线


    电气特性

    项目 参数
    工作温度 -40~+ 85℃工业级
    环境温度  -50~100 ℃
    环境湿度 20%~90%,非冷凝
    机械尺寸 底板:140mm x 100mm,厚1.6mm
    核心板:55mm x 82mm,厚1.6mm,125g
    PCB规格 底板:4层,沉金工艺生产,独立的接地信号层,无铅
    核心板:8层,沉金工艺,独立的接地信号层,无铅
    电源供电 底板,5V/2A
    核心板,3.3V/0.5A
    核心板接口类型 160PIN双排接口和68PIN双排接口,间距2.0MM
    系统功耗 底板,约5V/0.05A
    底板+核心板,约5V/0.32A
    底板+核心板+4.3寸屏,约5V/0.37A

    功能结构图

    MYD-SAMA5D3X-C系列开发功能结构图

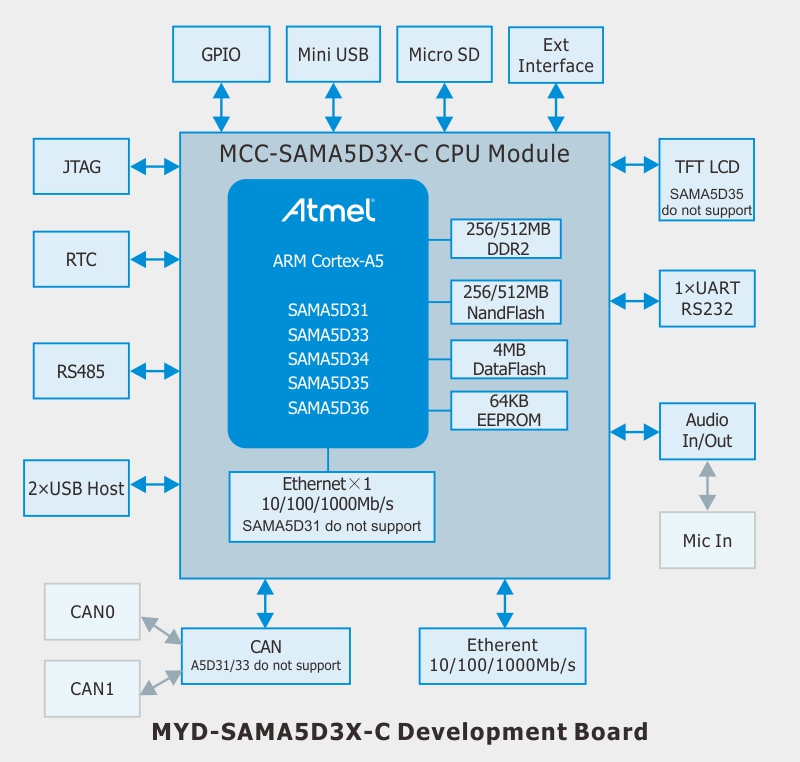

    图3 MYD-SAMA5D3X-C系列开发功能结构图

    机械尺寸图

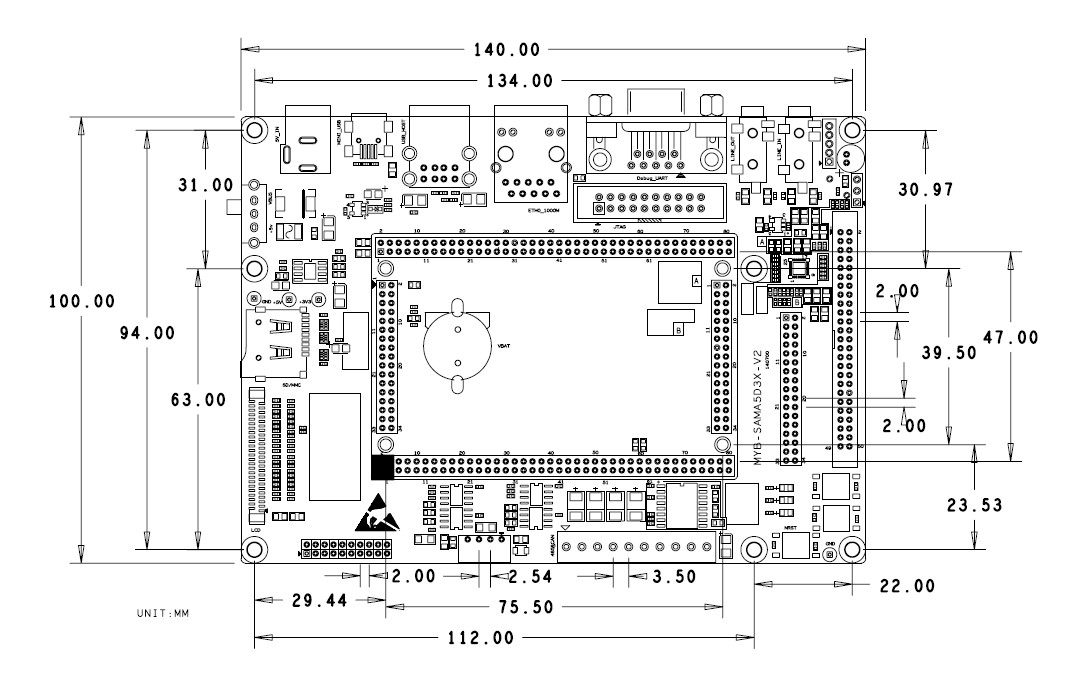

图4 MYD-SAMA5D3X-C系列开发板机械尺寸图


    Linux 3.6.9操作系统

    类 别 名称 描述
    引导程序 AT91Bootstrap 一级引导程序
    u-boot 二级引导程序
    Linux内核 linux 3.6.9 linux内核
    设备驱动 LED驱动 LED驱动
    NandFlash NANDFlash驱动
    Dataflash Dataflash驱动
    SD SD卡驱动
    SPI SPI驱动
    CAN CAN驱动
    LCD+Touch LCD驱动支持4.3,7寸
    Audio 音频驱动
    GETH 以太网驱动
    USB USB驱动
    GPIO GPIO驱动
    Button 按键驱动
    RS485 RS485驱动
    RTC RTC驱动
    USART USART驱动
    示例程序 Audio Audio测试
    CAN CAN测试
    rs232 rs232测试
    rs485 rs485测试
    RTC RTC测试
    GPIO GPIO测试
    Network 网络测试
    mtd dataflash测试
    key_led 按键与led测试
    图形界面 launch QT界面
    Qt/Embedded4.5.3 QT运行环境

    Android4.0.4操作系统

    类别 引导程序 描述
    引导程序
    AT91Bootstrap 一级引导程序
    u-boot 二级引导程序
    Linux内核 linux 3.6.9 linux内核
    设备驱动 SD SD卡驱动
    LCD+Touch LCD驱动,支持4.3,7寸屏
    Audio 音频驱动
    GETH 以太网驱动
    USB驱动 USB驱动
    Button 按键驱动


    工业控制,医疗器械,汽车电子,消费电子,手持设备等



    配套及相关产品
    可选择的配套产品 可选择的同类产品
    myc-sama5d3x-c核心板 MYD-SAMA5D3X核心板
名称 型号
处理器  内存 NandFlash 工作温度
MYD-SAMA5D3X-C MYD-CA5D36-256N256D-I SAMA5D36  256MB 256MB 工业级
MYD-CA5D36-256N512D-C
SAMA5D36  512MB 256MB 商业级
MYD-CA5D36-256N512D-I
SAMA5D36
 512MB
256MB 工业级
配置清单
MYD-SAMA5D3X-C开发板1块
1.5米交叉网线1条
1.5米MiniUSB 2.0连接线1条
5V/2A直流电源适配器1个

串口线1条
DVD产品光盘1张
4.3寸LCD触摸屏1块(选配)
MYD-SAMAD35-C除外
MY-CAM001U USB摄像头模块(选配)
MY-WF003U USB WIFI模块(选配)
MY-GPRS007C GPRS模块(选配)
MY-GPS008C GPS模块(选配)

MY-TFT070RV2
7寸电阻式触摸屏(选配)

MYD-SAMAD35-C除外


 MYIR全系列产品模块支持列表
