Z-turn IO Cape


    Z-turn IO Cape 是米尔科技推出的一款专为Z-turn Board设计的IO扩展板,扩展出的接口有ADC,普通IO,LCD,摄像头接口,可以帮助你在Z-turn Board上扩展出更多应用。


    图1 Z-turn IO Cape


     使用图例

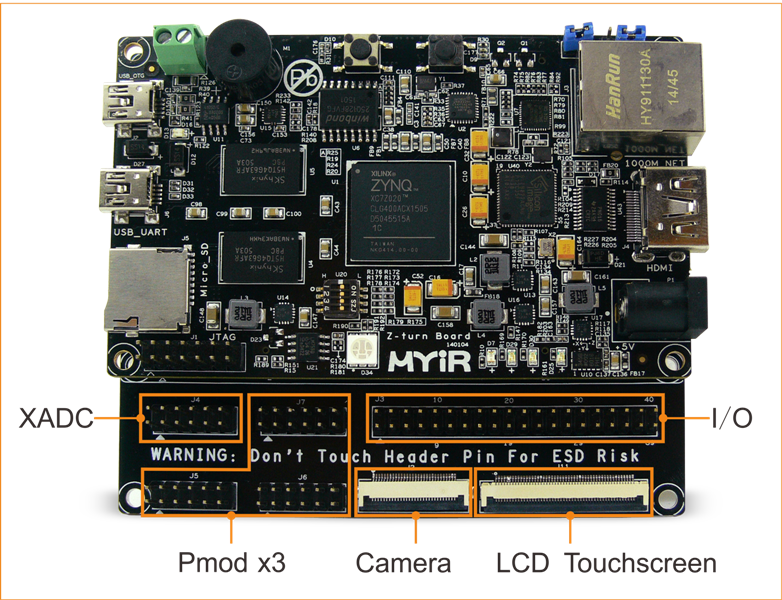

     接口说明



     硬件参数
    项目 参数
    I/O I/O功能,与LCD引脚共用,如果不使用LCD可当作普通IO来用
    LCD Touchscreen 可接米尔科技4.3寸和7寸的电容/电阻屏
    Camera 目前预留的摄像头接口,连接到J2
    Pmod 3个Pmod接口,可连接通用的Pmod模块
    ADC 接口 可接1路ADC(可以是差分信号),扩展了PS的4个IO
    尺寸 102mm x 88mm
    输入电源 5V/1A,3.3V/1A
    PS IO:3.3V
    PL IO:3.3V
    ADC输入 0~1.8V

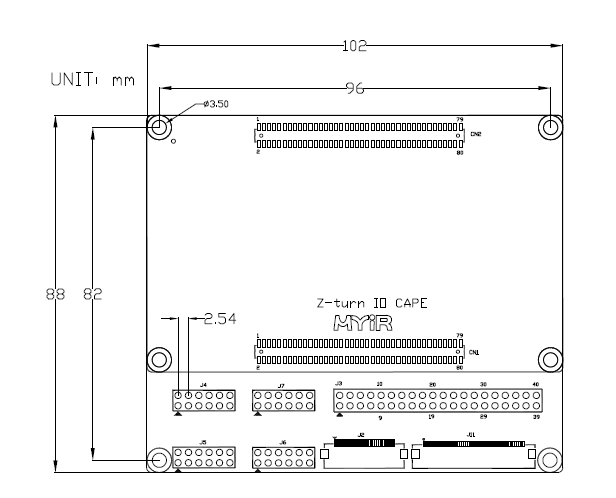

     机械尺寸

     支持产品列表
    NO 产品名称 产品型号 备注
    1 Z-turn Board MYS-7Z010-C
    MYS-7Z010-C-S
    MYS-7Z020-C
    MYS-7Z020-C-S

    2 4.3寸电阻触摸屏 MY-TFT043RV2 不支持触摸
    3 7寸电容触摸屏 MY-TFT070CV2
    4 7寸电阻触摸屏 MY-TFT070RV2 不支持触摸
