MYC-JA5D4X核心板

热销中... | taobao 米尔淘宝店 | taobao 联系米尔
  • ARM Cortex-A5内核处理器ATSAMA5D42/ATSAMA5D44,主频高达600MHz
  • 512MB DDR2 SDRAM,32bit数据总线
  • 512MB Nand Flash
  • 4MB DataFlash,64KB EEPROM
  • 10/100M以太网MAC
  • 驱动支持LCD最大分辨率1280 x 720
  • 采用200pins金手指接口,非常方便插入用户的产品底板上,快速搭建各种工控产品
  • 完美支持Linux3.18操作系统

    MYC-JA5D4X是米尔科技推出的基于ATMEL SAMA5D4X芯片 ARM Cortex-A5内核的最新处理器的核心板系列,工作频率高达600MHz,并集成512MB DDR2 SDRAM,512MB NandFlash/4G eMMC,4MB DataFlash,64KB EEPROM内存资源,百兆以太网卡芯片和丰富的信号接口,构成一个最小嵌入式系统。该系列产品包括2款核心板,如下: 批量定制用户可以根据需要选择不同型号的处理芯片及工业级或商业级器件以适当降低成本。


  • MYC-JA5D42核心板(基于ATMEL公司ATSAMA5D43芯片)
  • MYC-JA5D44核心板(基于ATMEL公司ATSAMA5D44芯片,硬件视频解码)

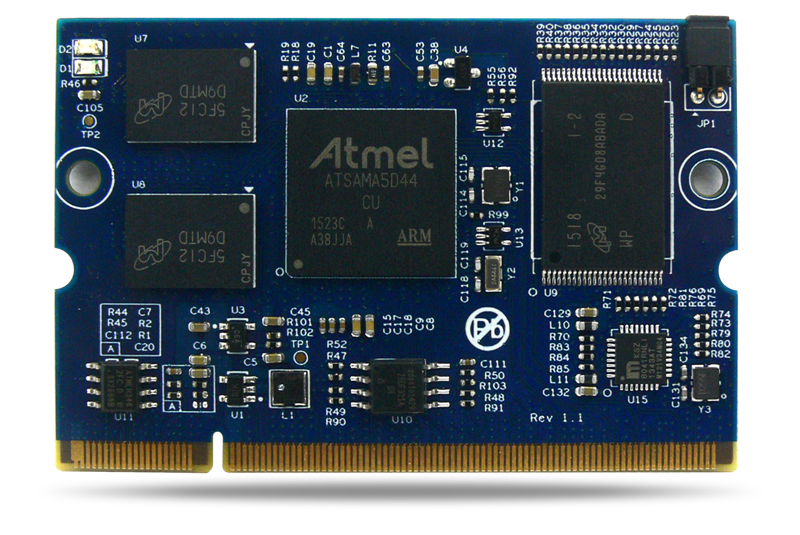

图1 MYC-JA5D4X开发板

     产品功能图

    MYC-JA5D4X开发板是一款功能丰富的开发板,采用核心板加底板的方式,为嵌入式设计人员提供快捷简单的实践方式来评估ATMEL ATSAMA5D4系列处理器。是一款低功耗、低成本、性价比极高的开发板。如下图所示:

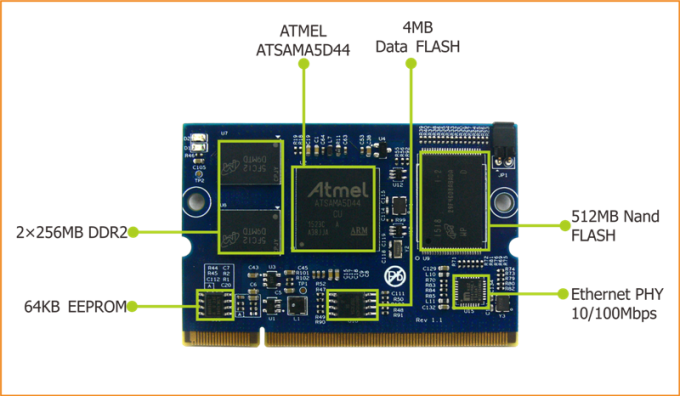

     图2 MYC-JA5D4X开发板功能标注图



    CPU资源

    • 基于 ARM® Cortex®-A5 的处理器以 600Mhz (945DMIPS) 运行。
    • Neon 用于复杂算法(包括多媒体)的高精度计算和加速。
    • 128KB 的 L2 缓存,用于提高系统性能。
    • 720p 硬件视频解码器,支持 H264/263、VP8、JPEG(仅ATSAMA5D44支持)。
    • 图形 LCD TFT 控制器,具有图像合成叠加
    • ISI 图像传感器接口
    • 三个高速 USB 端(两个HOST模式,一个可配置为Device或HOST)
    • 具有 IEEE1588 支持的双 EMAC 10/100
    • 高级安全功能,用于防止仿冒、保护外部通信安全和验证系统:
        • 从外部 DDR 进行代码的动态加密/解密。
        • 加密引擎,支持 AES/3DES、RSA、ECC - TRNG、SHA。
        • 篡改检测管
        • 存储器内容保护(安全密钥存储)。


    核心板硬件资源

    项目 参数 配置
    CPU ATMEL  ATSAMA5D42/ATSAMA5D44
    ARM® Cortex-A5处理器
    可选
    主频 600MHz 标配
    内存 512MB DDR2 SDRAM 可选
    Flash 512MB NandFlash,4MB DataFlash 标配
    EEPROM 64KB EEPROM 标配
    以太网 1路10/100M,用户可用J1上扩展多一路 标配
    指示灯 一个电源指示灯(红色)和一个用户指示灯(蓝色) 标配


    核心板引出接口信号

    项目 参数
    网口 1路百兆网口, 用户可用J1上的信号扩展多一路
    USB 可扩展3路USB(2路高速USB HOST,1路MINI USB HOST/Device)
    串口 可扩展8路串口
    TWI 可扩展4路TWI总线
    SPI 可扩展3路SPI
    ADC 5路12位AD采样和触摸功能
    GPIO 多达128路GPIO
    SDIO 2路4bit SDIO接口
    SMD 可扩展1路SMD接口

    注:以上资源IO有复用


    电气特性

    项目 参数
    工作温度 -40~+ 85℃工业级
    环境温度  -50~100 ℃
    环境湿度 20%~90%,非冷凝
    机械尺寸 67.6mm x 45mm,厚1.0mm
    PCB规格 8层,沉金工艺,独立的接地信号层,无铅;
    电源供电 3.3V/1A
    核心板接口类型 200pin 金手指
    系统功耗 NA

    功能结构图

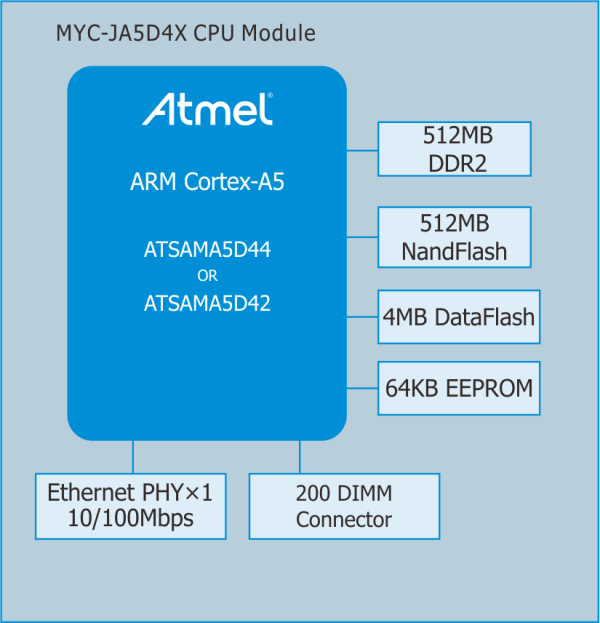

    MYC-JA5D4X功能结构图
    图3 MYC-JA5D4X系列开发功能结构图

    机械尺寸图

MYC-JA5D4X开发板尺寸图
图4 MYC-JA5D4X系列开发板机械尺寸图


    Linux 3.1.18操作系统

    类别 名称 备注 源码
    引导程序 ATBootstrap 一阶引导 yes
    U-boot 二阶引导 yes
    Linux内核 Linux 3.18 专为MYD-JA5D4X硬件制定的Linux内核 yes
    设备驱动 USB Host USB Host驱动 yes
    USB Device USB Device驱动 yes
    I2C(TWI) i2c-dev驱动 yes
    Ethernet 以太网驱动 yes
    MMC TF卡驱动 yes
    LCD DSS驱动,支持4寸和7寸液晶屏 yes
    RTC 实时时钟驱动 yes
    HDMI SIL9022A驱动 yes
    Touch 电容/电阻触摸屏驱动 yes
    Button 按键驱动 yes
    USART 串口驱动 yes
    LED LED驱动 yes
    GPIO GPIO驱动 yes
    WDI 看门狗驱动 yes
    Camera 双摄像头驱动 yes
    QSPI QSPI Flash驱动 yes
    EERPOM EERPOM驱动 yes
    ADC ADC驱动 yes
    PWM PWM驱动 yes

    文件系统

    Ramdisk 带系统更新工具的轻量级文件系统 bin
    Yotcto rootfs 使用Yocto构建带Qt 5.1.4库的文件系统 bin

    应用程序

    KEY&LED 按键指示灯测试程序 yes
    NET TCP/IP Sokect C/S测试程序 yes
    RTC 实时时钟测试程序 yes
    I2C(TWI) i2c-dev应用接口演示程序 yes
    RS485 RS485测试程序 yes
    RS232 RS232测试程序 yes
    Audio Audio测试程序 yes
    EEPROM EEPROM应用接口演示程序 yes
    Framebuffer 显示设备演示程序 yes
    工    具 Crosscompiler Linaro GCC4.7 bin



    用于工业领域的嵌入式应用,包括工厂和建筑自动化、智能电网、医疗和手持式终端以及智能手表、户外GPS、数字增强型无绳通信电话等消费产品应用。

    JA5D4X产品应用

    配套及相关产品
    可选择的配套产品 可选择的同类产品
    myd-ja5d4x开发板 MYC-SAMA5D3X核心板  MYD-SAMA5D3X开发板
名称 型号
处理器  内存 NandFlash 工作温度
MYD-JA5D4X开发板 MYD-JA5D44-512N512D-C ATSAMA5D44 600MHz 512MB 商业级
MYD-JA5D44-512N512D-I
ATSAMA5D44 600MHz 512MB 工业级



标配 产品名称及图片 标配 产品名称及图片

MYC-JA5D4X核心板
(1PCS)


DVD产品光盘
(1PCS)


 MYIR全系列产品模块支持列表
序号 软件名称
更新时间 大小 下载
1     MYC-JA5D4X-Pin-list 2017.1.11 186KB download下载
2      MYC-JA5D4X 产品数据手册 2017.1.11 2.15MB download下载
