MYD-JA5D4X开发板

热销中... | taobao 米尔淘宝店 | taobao 联系米尔
  • ARM Cortex-A5内核处理器ATSAMA5D42/ATSAMA5D44,主频高达600MHz
  • 512MB DDR2 SDRAM,32bit数据总线
  • 512MB Nand Flash,4MB DataFlash,64KB EEPROM
  • 支持USB HOST、USB Device、Ethernet、UART、SPI、I2C、ISI等标准通信接口
  • 驱动支持LCD最大分辨率1280 x 720
  • 采用200pins金手指接口,非常方便插入用户的产品底板上,快速搭建各种工控产品
  • 完美支持Linux3.18操作系统



    MYD-JA5D4X是MYC-JA5D4X核心板配套的开发板。MYC-JA5D4X基于ATMEL ATSAMA5D4x系列处理器(ATSAMA5D42, ATSAMA5D44)ARM Cortex A5内核,主频600MHz,并集成512MB DDR2 SDRAM,512MB NandFlash,4MB DataFlash,64KB EEPROM。MYD-JA5D4X开发板扩展了核心板的主要功能,实现LCD接口,音频输入输出接口,RTC电池供电,2路串口,2路USB HOST,1路mini USB接口 USB Host/Device,2路百兆网口,1路摄像头接口, 1个TF卡接口, 1路RS485接口,1路HDMI接口等。配套开发板,软件提供对Linux操作系统的驱动支持。随同开发板,提供包括用户手册,PDF原理图,外扩接口驱动,BSP源码包,开发工具等开发资料。这套开发包,为开发者提供了完善的软件开发环境,能够降低产品开发周期,实现产品快速上市。
  • MYD-JA5D44开发板(基于ATMEL公司ATSAMA5D44芯片)
  • MYD-JA5D42开发板(基于ATMEL公司ATSAMA5D42芯片)

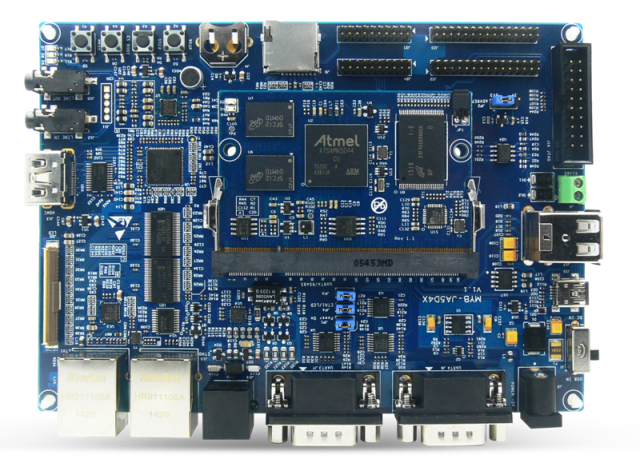

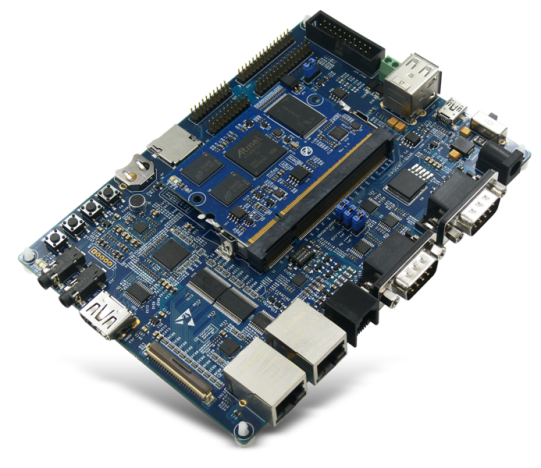

图1 MYD-JA5D4X开发板

     产品功能图

    MYD-JA5D4X开发板是一款功能丰富的开发板,采用核心板加底板的方式,为嵌入式设计人员提供快捷简单的实践方式来评估ATMEL ATSAMA5D4系列处理器。是一款低功耗、低成本、性价比极高的开发板。如下图所示:

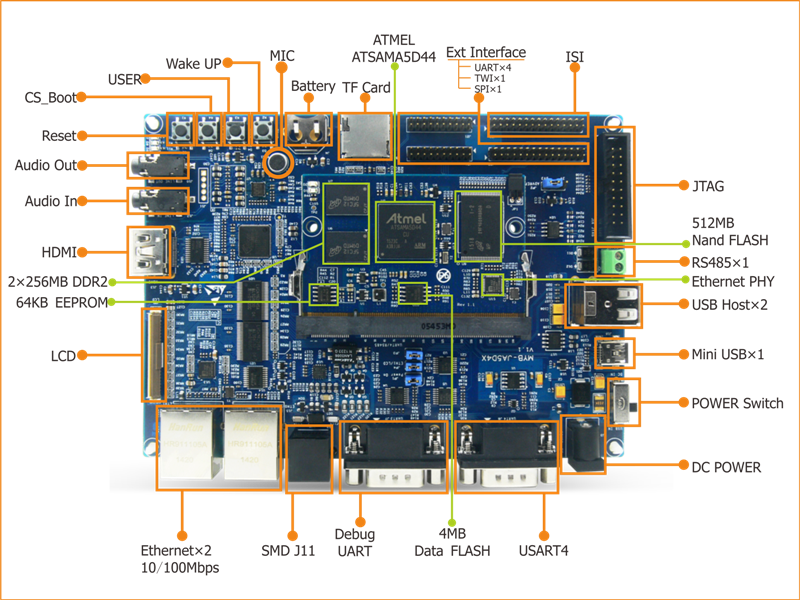

     图2 MYD-JA5D4X开发板功能标注图


    CPU资源

    • 基于 ARM® Cortex®-A5 的处理器以 600Mhz (945DMIPS) 运行。
    • Neon 用于复杂算法(包括多媒体)的高精度计算和加速。
    • 128KB 的 L2 缓存,用于提高系统性能。
    • 720p 硬件视频解码器,支持 H264/263、VP8、JPEG(仅ATSAMA5D44支持)。
    • 图形 LCD TFT 控制器,具有图像合成叠加
    • ISI 图像传感器接口
    • 三个高速 USB 端(两个HOST模式,一个可配置为Device或HOST)
    • 具有 IEEE1588 支持的双 EMAC 10/100
    • 高级安全功能,用于防止仿冒、保护外部通信安全和验证系统:
        • 从外部 DDR 进行代码的动态加密/解密。
        • 加密引擎,支持 AES/3DES、RSA、ECC - TRNG、SHA。
        • 篡改检测管
        • 存储器内容保护(安全密钥存储)。


    核心板硬件资源

    项目 参数 配置
    CPU ATMEL  ATSAMA5D42/ATSAMA5D44
    ARM® Cortex-A5处理器
    可选
    主频 600MHz 标配
    内存 512MB DDR2 SDRAM 标配
    Flash 512MB NandFlash,4MB DataFlash 标配
    EEPROM 64KB EEPROM 标配
    以太网 1路10/100M以太网PHY 标配
    指示灯 一个电源指示灯(红色)和一个用户指示灯(蓝色) 标配


    核心板引出接口信号

    项目 参数
    网口 2路百兆网口,一路已集成PHY芯片,一路需要外接PHY芯片
    USB 可扩展3路USB(2路高速USB HOST,1路MINI USB HOST/Device)
    串口 可扩展8路串口
    TWI 可扩展4路TWI总线
    SPI 可扩展3路SPI
    ADC 5路12位AD采样和触摸功能
    GPIO 多达128路GPIO
    SDIO 2路4bit SDIO接口
    SMD 可扩展1路SMD接口
    注:以上资源IO有复用

    底板外设资源(功能列表)

    项目 参数
    网口 2路10/100M兆以太网接口
    USB 3路USB接口(2路高速USB HOST,1路MINI USB HOST/Device)
    串口 2路 RS232 电平接口,1路RS485接口
    音频 1路音频输出,一路音频输入
    LCD 1路24bit RGB接口,一路HDMI显示输出
    TF 卡 1路TF卡接口
    调试接口 1 路JTAG接口
    摄像头 1 路ISI摄像头接口
    SMD 1路SMD接口
    按键 4个按键(唤醒,Flash片选,复位,用户)
    LED 1个LED(1个电源指示,2个用户LED)
    电池接口 1个1225纽扣电池接口
    扩展IO 三个扩展IO接口:J21提供两路串口,一路SPI,一路TWI;J22提供GPIO复用管脚;J24提供GPIO复用管脚。


    电气特性

  • 核心板电气参数
    项目 参数
    工作温度 -40~+ 85℃工业级
    环境温度  -50~100 ℃
    环境湿度 20%~90%,非冷凝
    机械尺寸 67.6mm x 45mm,厚1.0mm
    PCB规格 8层,沉金工艺,独立的接地信号层,无铅;
    电源供电 3.3V/500mA
    核心板接口类型 200pin 金手指
    系统功耗 NA
  • 底板电气参数
  • 项目 参数
    工作温度 -40~+ 85℃工业级
    环境温度  -50~100 ℃
    环境湿度 20%~90%,非冷凝
    机械尺寸 153.92mm x 109.73mm,厚1.6mm
    PCB规格 4层,沉金工艺,独立的接地信号层,无铅;
    电源供电 5V/2A
    系统功耗 NA

    功能结构图

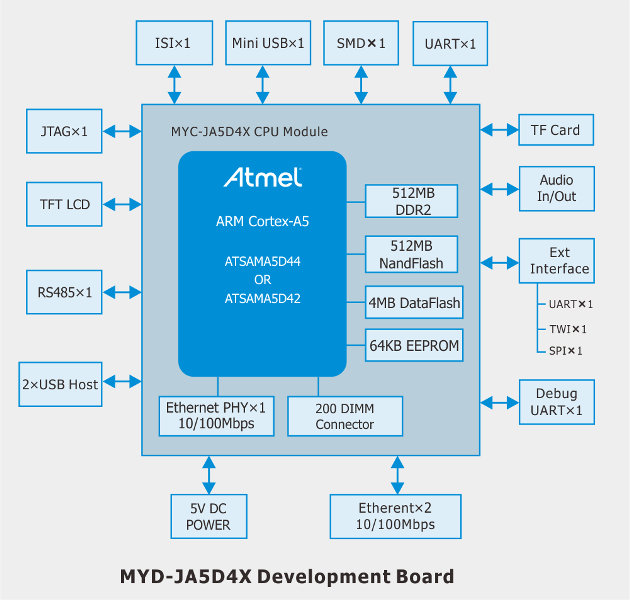

    图3 MYD-JA5D4X系列开发功能结构图

    机械尺寸图

MYD-JA5D4X开发板尺寸图

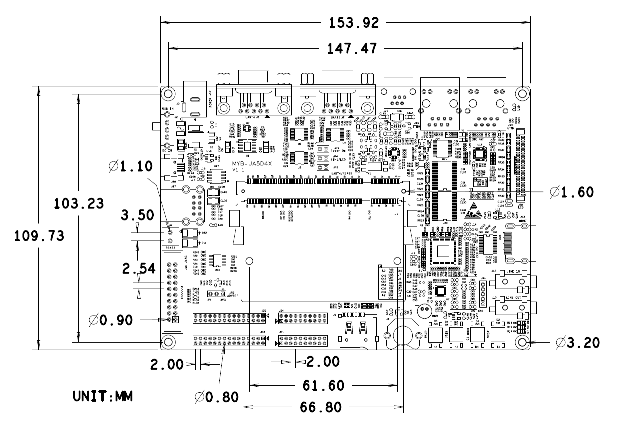

图4 MYD-JA5D4X系列开发板机械尺寸图


    Linux 3.1.18操作系统

    类别 名称 备注 源码
    引导程序 ATBootstrap 一阶引导 yes
    U-boot 二阶引导 yes
    Linux内核 Linux 3.18 专为MYD-JA5D4X硬件制定的Linux内核 yes
    设备驱动 USB Host USB Host驱动 yes
    USB Device USB Device驱动 yes
    I2C(TWI) i2c-dev驱动 yes
    Ethernet 以太网驱动 yes
    MMC TF卡驱动 yes
    LCD DSS驱动,支持4寸和7寸液晶屏 yes
    RTC 实时时钟驱动 yes
    HDMI SIL9022A驱动 yes
    Touch 电容/电阻触摸屏驱动 yes
    Button 按键驱动 yes
    USART 串口驱动 yes
    LED LED驱动 yes
    GPIO GPIO驱动 yes
    WDI 看门狗驱动 yes
    Camera 双摄像头驱动 yes
    QSPI QSPI Flash驱动 yes
    EERPOM EERPOM驱动 yes
    ADC ADC驱动 yes
    PWM PWM驱动 yes

    文件系统

    Ramdisk 带系统更新工具的轻量级文件系统 bin
    Yotcto rootfs 使用Yocto构建带Qt 5.1.4库的文件系统 bin

    应用程序

    KEY&LED 按键指示灯测试程序 yes
    NET TCP/IP Sokect C/S测试程序 yes
    RTC 实时时钟测试程序 yes
    I2C(TWI) i2c-dev应用接口演示程序 yes
    RS485 RS485测试程序 yes
    RS232 RS232测试程序 yes
    Audio Audio测试程序 yes
    EEPROM EEPROM应用接口演示程序 yes
    Framebuffer 显示设备演示程序 yes
    工    具 Crosscompiler Linaro GCC4.7 bin


名称 型号
处理器  内存 NandFlash 工作温度
MYD-JA5D4X开发板 MYD-JA5D44-512N512D-C ATSAMA5D44 600MHz 512MB 商业级
MYD-JA5D44-512N512D-I
ATSAMA5D44 600MHz 512MB 工业级



标配 产品名称及图片 标配 产品名称及图片

MYD-JA5D4X开发板
(1PCS)


5V/2A直流电源适配器
(1PCS)
1.5米交叉网线
(1PCS)
DB9串口线
(1PCS)

1.5米mini USB 2.0
连接线
(1PCS)
DVD产品光盘
(1PCS)


名称 产品图 名称 产品图
TFT-LCD43
4.3寸 LCD触摸屏
MY-TFT070RV2
7寸电阻式触摸屏

MY-TFT070CV2
7寸电容式触摸屏




 MYIR全系列产品模块支持列表
序号 软件名称
更新时间 大小 下载
1     MYC-JA5D4X-Pin-list 2017.1.11 186KB download下载
2      MYD-JA5D4X 产品用户手册 2017.1.11 2.3MB download下载
3      MYC-JA5D4X 产品数据手册 2017.1.11 2.15MB download下载
