MYD-JA5D2X开发板

热销中... | taobao 米尔淘宝店 | taobao 联系米尔
  • ARM Cortex-A5内核,处理器ATSAMA5D2x系列
  • 主频高达500MHz
  • 256MB DDR3 SDRAM
  • 256MB Nand Flash,4MB SPI Flash,64KB EEPROM
  • 支持USB HOST、USB Device、Ethernet、UART、CAN、SPI、I2C等标准通信接口
  • 采用200pins金手指接口,方便插入用户的产品底板上,快速搭建各种工控产品
  • 完美支持Linux4.1操作系统

    MYD-JA5D2X开发板是米尔科技推出的基于ATMEL公司ATSAMA5D2x芯片的开发套件。ATSAMA5D2x 系列芯片基于高性能、低功耗的 ARM Cortex-A5 内核,工作频率500 MHz,提供了785DMIPS处理性能。该系列芯片支持 DDR3、LPDDR3 等存储器,其集成LCD控制器、Touch控制器、音频、摄像头接口、EMAC、USB、双 CAN以及高达10个UART 等丰富外设资源。同时,ATSAMA5D2x还提供先进的安全功能以保护客户代码以及外部数据传输安全。

    MYD-JA5D2X开发套件由MYC-JA5D2 核心板和MYB-JA5D2X底板两块板卡组成。MYD-JA5D2X开发板默认搭载MYC-JA5D27-256N256D-I核心板,米尔公司针对核心板的批量应用,提供主芯片及内存等选配和定制服务。MYD-JA5D2X开发套件提供Linux操作系统的驱动支持。随同开发套件,提供包括用户手册、MYB-JA5D2X底板PDF原理图、外扩接口驱动、BSP源码包、开发工具等开发资料。这套开发包为开发者提供了稳定的设计参考和完善的软件开发环境,能够有效帮助开发者提高开发效率、缩短开发周期、优化设计质量、加快快产品研发和上市时间。

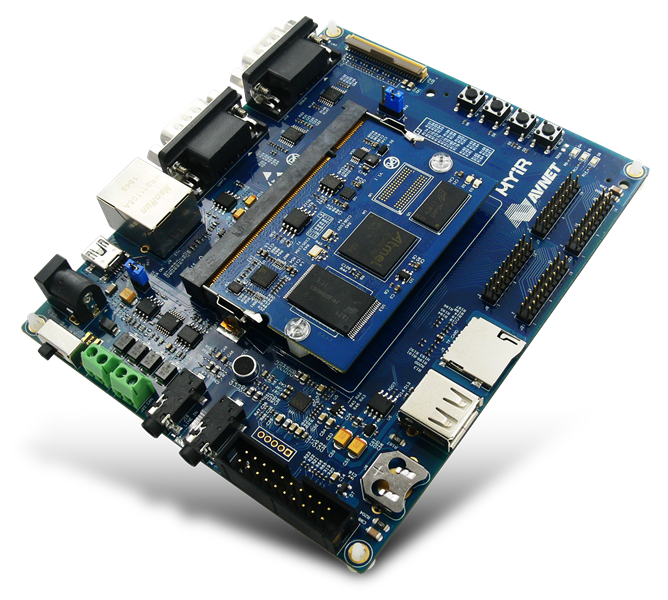

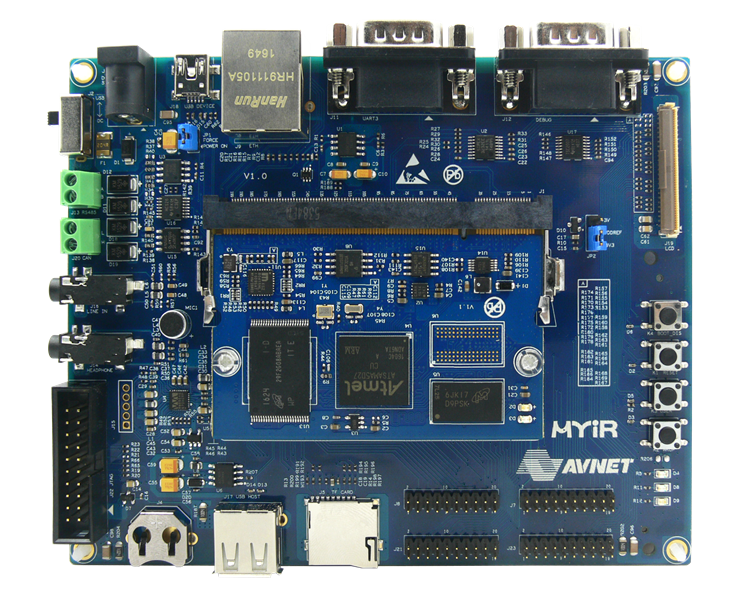

    myd-j5d2x开发板
    图1 MYD-JA5D2X开发板


    Device Name ATSAMA5D26 ATSAMA5D27
    Pin Count 289 289
    Max. Operating Freq. (MHz) 500 500
    Max I/O Pins 128 128
    USB Transceiver 2 3
    Quadrature Decoder Channels 2 2
    SPI 7 7
    QSPI 2 2
    TWI (I2C) 7 7
    UART 10 10
    CAN 0 2
    LIN 5 5
    I2S Yes Yes
    SSC 2 2
    Ethernet 1 1
    SD Card 2 2
    Graphic LCD Yes Yes
    Camera Interface Yes Yes
    ADC Channels 12 12
    Resistive Touch Screen Yes Yes
    Crypto Engine AES/DES/SHA/TRNG AES/DES/SHA/TRNG
    ARM Trust Zone Yes Yes
    SRAM (Kbytes) 128 128
    MPU / MMU No / Yes No / Yes
    Timers 6> 6
    Output Compare Channels 6 6
    Input Capture Channels 6 6
    PWM Channels 4 4
    32kHz RTC Yes Yes


     产品功能图

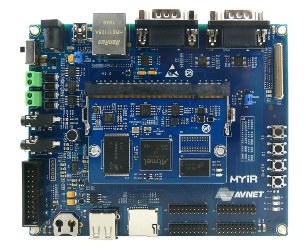

    MYD-JA5D2X 开发板是一款功能丰富的开发板,采用MYC-JA5D2X核心板加底板的方式,为嵌入式设计人员提供快捷简单的实践方式来评估ATMEL A5D2X 处理器。是一款低功耗、低成本、性价比极高的开发板。如下图所示:

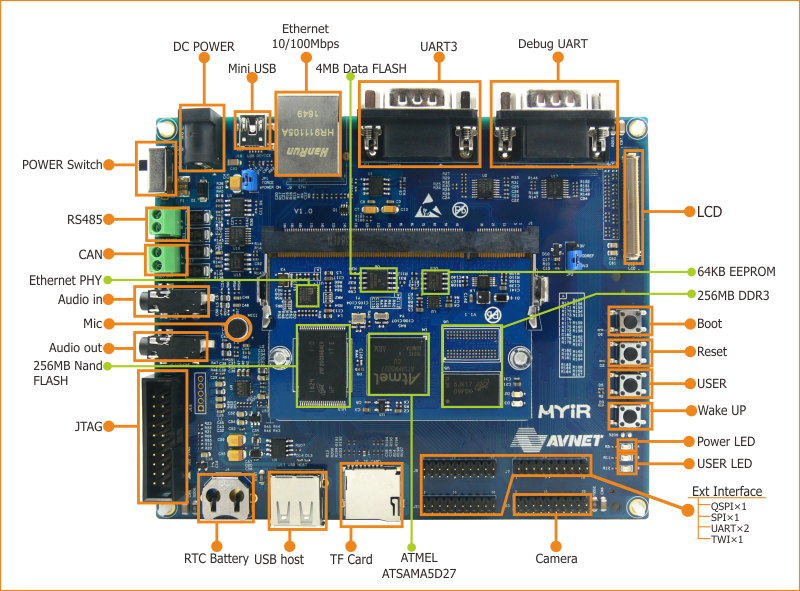

    myd-j5d2x开发板功能图
     图2 MYD-JA5D2X开发板功能标注图

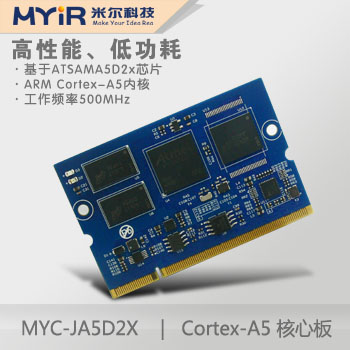

    核心板(MYC-JA5D2 核心板)硬件资源

    项目 参数 配置
    CPU ATMEL  ATSAMA5D27
    ARM Cortex-A5内核
    标配
    DDR3 256MB(默认)
    512MB(批量可选)
    可选
    Flash NandFlash 256MB(默认)
    NandFlash 512MB (批量可选)
    eMMC 4GB(批量可选)
    可选
    SPI FLASH 32M bit 标配
    EEPROM      64K byte 标配
    以太网 百兆以太网 标配
    LED Red and Blue 标配
    Connector 200 Pin 金手指连接器 标配
    备注:MYD-JA5D2X开发板默认搭载MYC-JA5D27-256N256D-I核心板。针对核心板的批量应用,提供主芯片及内存等选配和定制服务。关于配置需求,请联系我们。


    200 Pins 金手指连接器信号资源(MYC-JA5D2 核心板)

    项目 参数
    网口 1路百兆网口
    GPIO 多达97路GPIO
    USB 3路USB接口
    串口 可扩展10路串口
    I2C 可扩展7路I2C总线
    CAN 可扩展2路CAN总线
    SPI 可扩展7路SPI
    QSPI 2路QSPI接口
    ADC 12路ADC
    PWM 4路PWM
    SDIO 1路SDIO
    LCD 1路24 bit LCD信号
    SSC 可扩展两路SSC,兼容I2S
    Camera 一路12bit摄像头接口
    SMC 支持并行外部存储器接口
    注:此表部分功能有复用,上表只列出每种外设最大可配置的数量,详情请查看管脚描述表。


  • MYB-JA5D2X底板
  • MYB-JA5D2X是与MYC-JA5D2X核心板配套的使用的扩展底板,底板采用200针DIMM连机器与核心板相连接,并预留了固定孔,用户可以通过固定柱加固,以提高装配的稳定性。底板采用5V 直流供电,扩展出了LCD、摄像头、USB、以太网、音频、TF卡、RS485、RS232、CAN、RTC、IO扩展功能接口等。

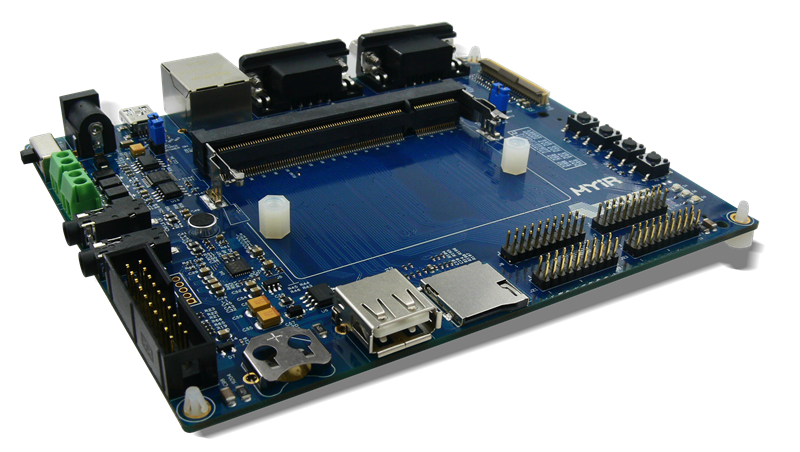

    MYB-JA5D2X底板

    图3 MYB-JA5D2X底板

    底板外设资源(功能列表)

    功能 参数
    Camera 1路8位摄像头接口
    JTAG 1路JTAG接口
    Ethernet 1路 百兆以太网接口
    RS232 2路RS232接口
    USB 1路USB Host,1路USB Device接口, 1 路HSIC
    CAN 1路 CAN总线接口
    TF Card 1路 4bit TF卡接口
    RS485 1路RS485接口
    RTC 1个RTC 备份电池座
    LCD 1路18位 LCD 接口
    Audio 1路耳机输出,一路 Line in,一路麦克风输入
    LEDs 2个用户自定义LED,1个电源指示灯
    Buttons 4个按键、分别为BOOT无效、复位、唤醒、用户自定义
    Expand Header 2路扩展接口,包含SPI x2,UART x2,TWI x1, QSPIx1
    注(部分IO可能有复用)
    Secure IO Header 1路专用加密IO接口
    FMC Header 1路FMC标准扩展接口,支持静态存储器接口(默认不焊接)


    电气特性

    项目 参数
    工作温度 0~+70℃商业级(可选)
    -40~+ 85℃工业级(默认)
    环境温度  -50~100 ℃
    环境湿度 20%~90%,非冷凝
    机械尺寸 底板:110mm x 135mm,厚1.6mm
    核心板:67.6mm x 45 mm,厚 1mm
    PCB规格 底板:4层,沉金工艺生产,独立的接地信号层,无铅
    核心板:8层,沉金工艺生产,独立的接地信号层,无铅
    电源供电 底板:5V/2A
    核心板:3.3V/0.5A
    核心板接口类型 1.8V DIMM 内存座
    系统功耗 底板:约5V/2A
    底板+核心板:约5V/0.3A
    底板+核心板+4.3寸屏:约5V/0.4A
    底板+核心板+7寸屏:约5V/0.8A

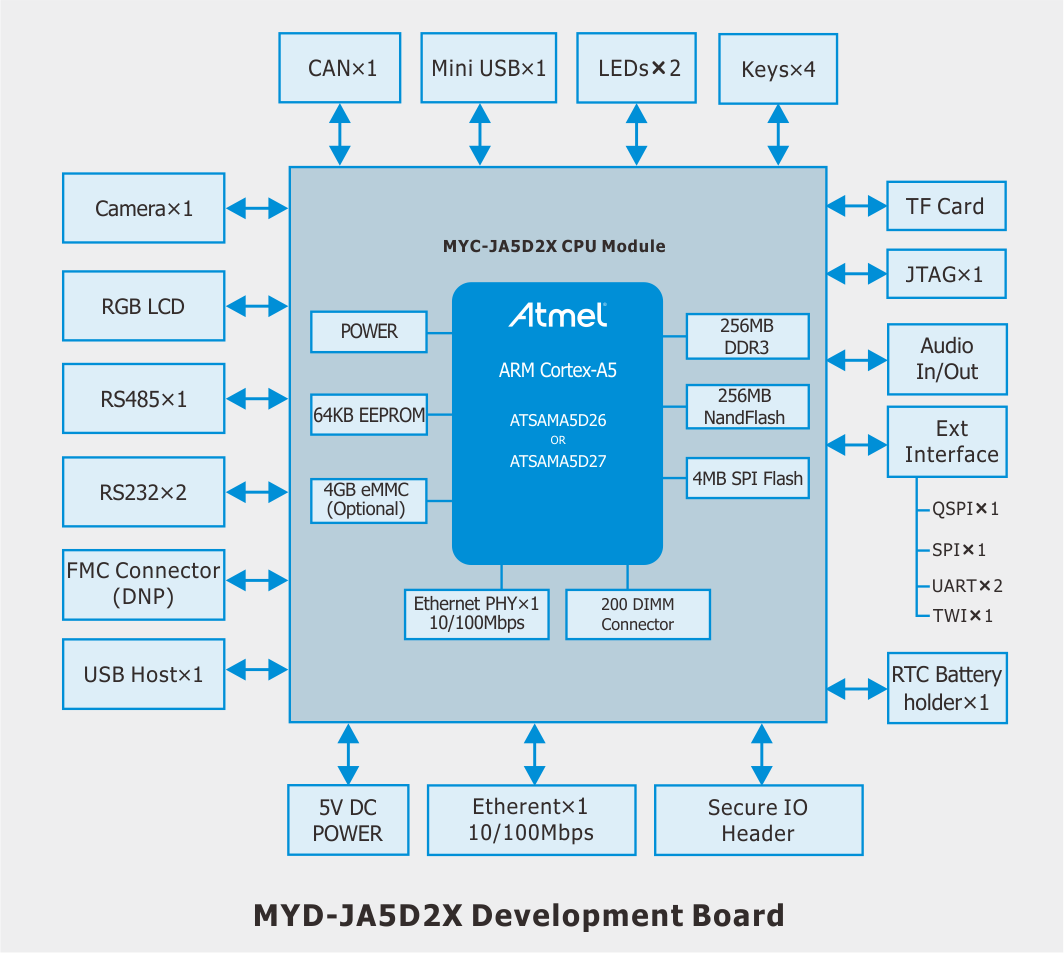

    功能结构图


    图4 MYD-JA5D2X开发板功能结构图

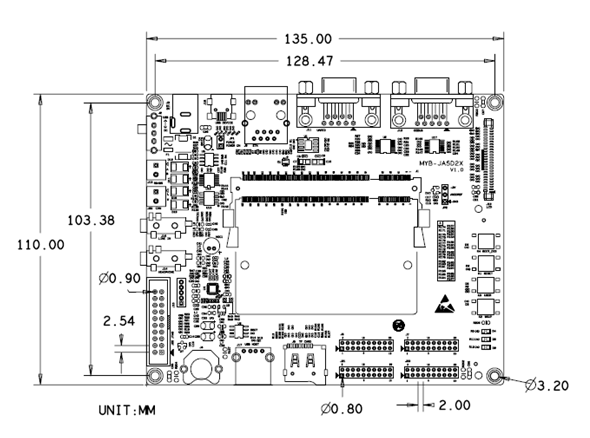

    机械尺寸图

MYD-JA5D2X开发板尺寸图
图4 MYD-JA5D2X开发板机械尺寸图


    Linux 4.1操作系统

    类别 名称 备注 提供方式
    启动引导程序 AT91Bootstrap 一级引导程序 Open Source
    u-boot 二级引导程序 Open Source
    Linux 内核 Linux 4.1   Open Source
    Linux 驱动 Mini USB 可切换HOST/Device模式 Open Source
    Ethernet   Open Source
    MMC/SD   Open Source
    NandFlash   Open Source
    CAN 工业CAN总线驱动 Open Source
    RS485/RS232   Open Source
    Audio IN/OUT I2S接口wm8904的驱动 Open Source
    LCD Controller 支持米尔的7寸和4.3寸液晶 Open Source
    RTC   Open Source
    Touch Panel 电阻方式连接至底板TSC2007 Open Source
    Button   Open Source
    LED   Open Source
    ADC   Open Source
    PWM   Open Source
    基于Buildroot制做   Open Source
    编译工具链 Linaro GCC 4.9 hf   Binary


名称 型号
产品配置
MYD-JA5D2X开发板 MYD-JA5D27-256N256D-I
处理器  DDR3 NandFlash 工作温度
ATSAMA5D27 256MB 256MB 工业级



标配 产品名称及图片 标配 产品名称及图片

MYD-JA5D2X开发板
(1PCS)


5V/2A直流电源适配器
(1PCS)
1.5米交叉网线
(1PCS)
DB9串口线
(1PCS)

1.5米mini USB 2.0
连接线
(1PCS)
DVD产品光盘
(1PCS)


名称 产品图 名称 产品图
TFT-LCD43
4.3寸 LCD触摸屏
MY-TFT070RV2
7寸电阻式触摸屏

MY-TFT070CV2
7寸电容式触摸屏




 MYIR全系列产品模块支持列表
SAMA5D2芯片介绍

SAMA5D2 系列是基于高性能、超低功率 ARM Cortex-A5 处理器的 MPU。Cortex A5 处理器运行能力高达 500 MHz,而 ARM NEON SIMD 引擎则以 128 kB L2 换UN和浮点单元为特点。它支持多个内存,包括最新一代技术,如 DDR3、LPDDR3 和 QSPI 闪存。其整合了强大的外设,以供连接(EMAC、USB、双 CAN、高达 10 个 UART 等)和用户界面应用(TFT LCD 控制器、嵌入式电容触摸屏控制器、D 类放大器、音频 PLL、CMOS 传感器接口等)使用。设备还可以提供先进的安全功能保护客户代码以及外部数据传输。这些包括 ARM TrustZone、篡改检测、安全数据存储、硬件加密引擎(包括私钥、对储存在外部 DDR 或 QSPI 内存中的代码进行传输中解密)和安全启动加载程序。

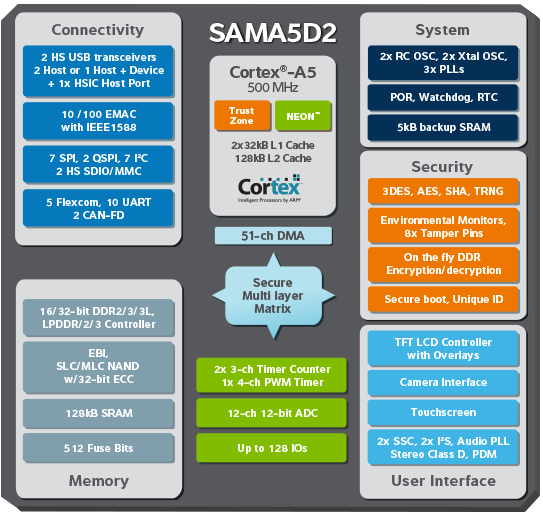

SAMA5D2结构图如下:

sama5d2x功能结构图
图2-1 A5D2功能结构图

主要的优势有:

  • ARM Cortex-A5 内核,运行频率 500MHz (785DMIPS)。
  • 用于高精度计算和快速数据处理的浮点运算单元 (FPU)。
  • 128 KB 的 L2 缓存,用于提高系统性能。
  • 市场领先的低功耗优势
  • 在所有外设都活动的活动模式下,以低于 150 mW 的功耗提供高达 500 MHz 的工作频率
  • 在具有 SRAM 和寄存器保留的情况下,低功耗模式功耗低于 0.5 mW。
  • 双 CAN-FD 控制器
  • 支持 IEEE 1588 的 10/100 MAC
  • 两个 HS 高速 USB 端口(可以配置为两台主机或一台主机一个设备端口)
  • 一个高速片间接口 (HSIC) 端口
  • 一个 12 位图像传感器控制器,支持 Raw Bayer
  • 图形 LCD 控制器,具有图像合成叠加
  • 高级安全功能,用于防止仿冒、保护外部通信安全和验证系统:
  • PCI 为付费应用*而预先认证
  • 从外部 DDR 进行代码的动态加密/解密。
  • 加密引擎,支持 AES/3DES、TRNG、SHA。
  • 篡改检测管脚
  • 环境监控器
  • 内存内容保护(安全密钥存储)
  • 11x11 BGA196、BGA289(间距 0.8)封装和超小封装选择 BGA256(8x8 mm,间距 0.4)
  • 扩展的工业温度范围:-40°C 到 105°C
